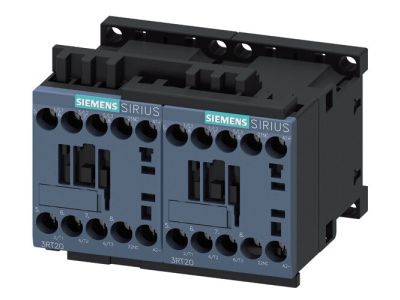

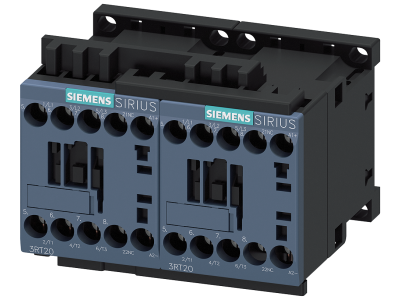

Kombinacja nawrotna AC-3, 3kW/400V DC24V 3pol. S00 | 3RA2315-8XB30-1BB4 Siemens

Alternatywny kod produktu: 3RA23158XB301BB4

Opis i Kluczowe Cechy

Kombinacja nawrotna AC-3 o mocy 3 kW przy napięciu 400 V przeznaczona do nawrotnego sterowania silnikami trójfazowymi. Cewka sterująca na napięcie stałe DC 24 V. Wykonanie 3-polowe w kompaktowym rozmiarze S00. Symbol katalogowy: 3RA2315-8XB30-1BB4.

• Kategoria AC-3: zapewnia niezawodne łączenie silników o mocy do 3 kW przy 400 V, gwarantując pewną pracę przy rozruchu i zmianie kierunku obrotów.
• Napięcie cewki DC 24 V: powszechnie stosowane w automatyce napięcie sterowania, bezpieczne i kompatybilne z większością układów PLC i przekaźników.
• 3 bieguny: umożliwia przełączanie wszystkich trzech faz, co jest niezbędne do zmiany kierunku obrotów silnika.
• Rozmiar S00: kompaktowa obudowa ułatwiająca montaż w rozdzielnicach o ograniczonej przestrzeni, bez utraty parametrów łączeniowych.
• Symbol 3RA2315-8XB30-1BB4: gwarantuje identyfikowalność i zgodność z dokumentacją techniczną producenta.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych i europejskich dla łączników elektrycznych, co potwierdza deklaracja zgodności CE. Przeznaczony do pracy w kategorii użytkowania AC-3.

Zastosowanie

Kombinacja nawrotna dedykowana do układów wymagających zmiany kierunku obrotów silników trójfazowych. Idealna do następujących scenariuszy:

• Sterowanie nawrotem silników w napędach bram, suwnic, przenośników i wind.
• Przełączanie kierunku obrotów w pompach, wentylatorach i sprężarkach.
• Integracja z układami automatyki przemysłowej (PLC, przekaźniki) jako element wykonawczy.
• Zastosowanie w rozdzielnicach sterowniczych maszyn i urządzeń produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi) przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN EN 60715). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową i kategorię pracy.

FAQ

• Czy cewka jest przystosowana do napięcia DC 24 V? Tak, cewka sterująca zaprojektowana jest na napięcie stałe DC 24 V. Nie wolno jej zasilać napięciem przemiennym.
• Jaką maksymalną moc silnika można sterować tą kombinacją? Produkt przeznaczony jest do silników trójfazowych o mocy do 3 kW przy napięciu 400 V w kategorii AC-3.
• Czy kombinację można montować na szynie DIN? Tak, rozmiar S00 jest standardowo przystosowany do montażu na szynie TH35 zgodnie z DIN EN 60715, co ułatwia instalację w rozdzielnicach modułowych.
