Stycznik modułowy ze sterowaniem ręcznym, montaż na szynie | ST25-20-M F&F

Opis i Kluczowe Cechy

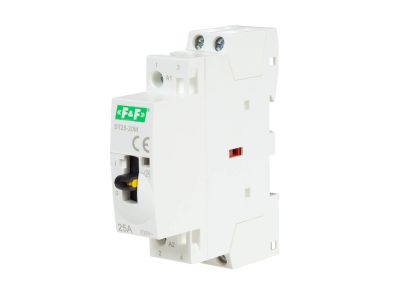

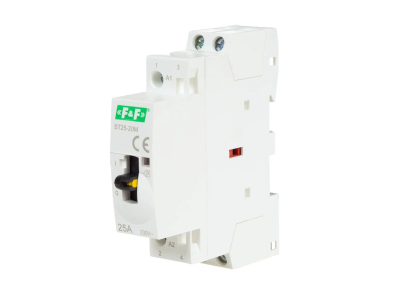

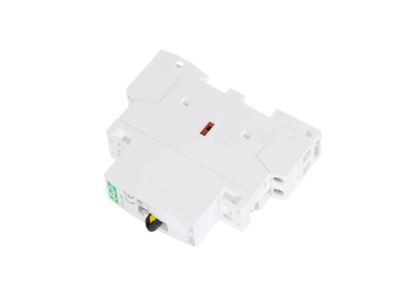

Stycznik modułowy ST25-20-M marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania odbiornikami energii elektrycznej w instalacjach domowych oraz przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 25 A dla kategorii użytkowania AC-7A (obciążenia lekko indukcyjne, np. urządzenia AGD) oraz 8,5 A dla kategorii AC-7B (obciążenia silnikowe). Wyposażony w dwa styki zwierne (2 NO), stycznik umożliwia efektywne zarządzanie mocą łączeniową do 4 kW w klasie AC1 oraz 1,3 kW w klasie AC3.

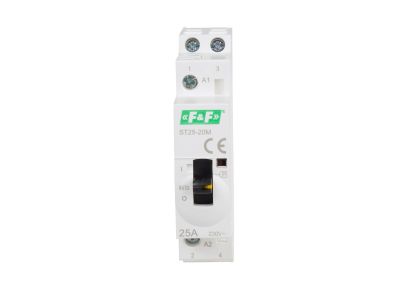

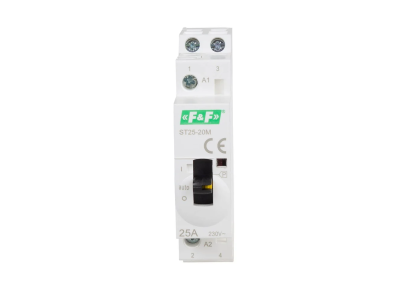

Kluczowym wyróżnikiem modelu ST25-20-M jest zintegrowany przełącznik sterowania ręcznego, który pozwala operatorowi na wymuszenie stanu pracy styków niezależnie od sygnału elektrycznego. Jest to nieoceniona funkcja podczas prac serwisowych, testów instalacji lub w sytuacjach awaryjnych. Urządzenie pracuje przy napięciu sterującym 230...240 V AC 50 Hz, a jego konstrukcja zapewnia wysoką izolację (Ui = 500 V) oraz odporność na przepięcia dzięki znamionowemu napięciu udarowemu wytrzymywanemu Uimp na poziomie 4 kV.

• Wielofunkcyjność: Możliwość sterowania zdalnego (elektromagnetycznego) oraz ręcznego.
• Wskaźnik aktywności: Lokalna sygnalizacja stanu pracy ułatwia diagnostykę układu.
• Efektywność energetyczna: Pobór mocy w stanie wstrzymania wynosi zaledwie 2,7 VA, co minimalizuje straty energii.
• Kompaktowa budowa: Szerokość modułu to tylko 18 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Wysoka jakość komponentów gwarantuje bezpieczną pracę w kategorii AC-7A i AC-7B, co potwierdza przydatność urządzenia w szerokim spektrum aplikacji budynkowych. Znamionowe napięcie izolacji wynoszące 500 V AC oraz wytrzymałość udarowa 4 kV świadczą o wysokim poziomie bezpieczeństwa użytkowania i odporności na zakłócenia sieciowe.

Zastosowanie

Stycznik ST25-20-M znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest niezawodność i elastyczność sterowania. Idealnie sprawdza się w:

• Układach sterowania oświetleniem o dużej mocy.
• Systemach ogrzewania elektrycznego (piece akumulacyjne, maty grzewcze).
• Sterowaniu pracą pomp, wentylatorów oraz innych silników jednofazowych (kategoria AC-7B).
• Systemach automatyki budynkowej jako element wykonawczy.
• Rozdzielnicach wymagających manualnego obejścia automatyki (bypass).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Stycznik jest przystosowany do bezpośredniego montażu na standardowej szynie symetrycznej DIN 35 mm (TH35). Dzięki szerokości wynoszącej 18 mm (1 moduł), urządzenie łatwo mieści się w standardowych szafach rozdzielczych. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Pozycja montażu: Urządzenie jest przystosowane do pracy w pionie na szynie DIN.
• Częstotliwość przełączania: Projektant układu powinien uwzględnić maksymalną częstotliwość 100 przełączeń na dobę, aby zachować deklarowaną żywotność mechanizmu.

FAQ

1. Do czego służy dźwignia na froncie stycznika?
Dźwignia umożliwia ręczne załączenie lub wyłączenie styków roboczych. Jest to funkcja przydatna podczas sprawdzania poprawności działania obwodów bez konieczności podawania napięcia na cewkę sterującą.

2. Czy stycznik ST25-20-M może sterować silnikami trójfazowymi?
Ten konkretny model posiada 2 styki zwierne (2 NO) i jest przeznaczony głównie do obwodów jednofazowych. Do sterowania silnikami trójfazowymi zaleca się stosowanie styczników 3- lub 4-polowych.

3. Jaki jest pobór mocy przez cewkę w momencie rozruchu?
Moc rozruchu dla tego modelu wynosi 9,2 VA, co należy uwzględnić przy projektowaniu wydajności źródła sterowania w rozbudowanych systemach automatyki.
