Stycznik modułowy STR63-40 montaż na szynie styki 4NO 63A 24VAC | ST63-40-24V F&F

Alternatywny kod produktu: ST63-40/24

Opis i Kluczowe Cechy

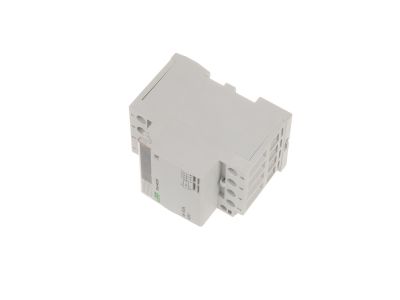

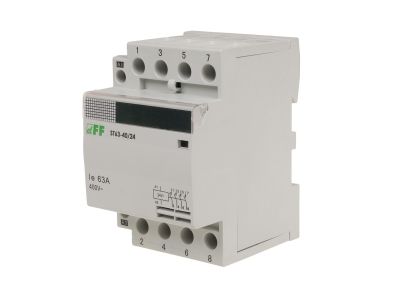

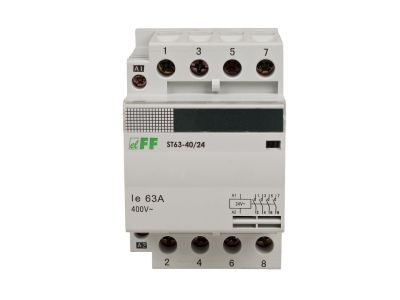

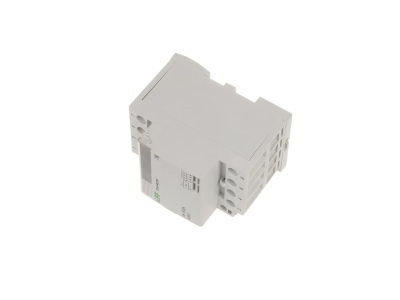

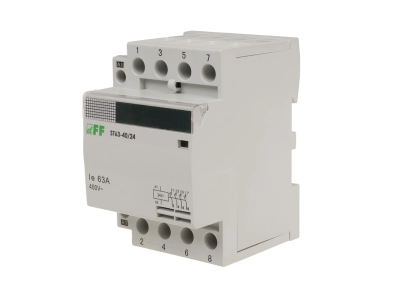

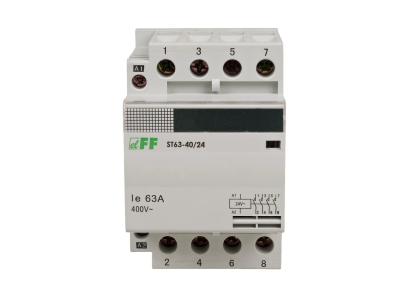

Stycznik modułowy ST63-40-24V (symbol ST63-40-24V) to elektromagnetyczny łącznik z konfiguracją styków 4×NO, przeznaczony do montażu na szynie 35 mm. Prąd znamionowy torów głównych 63 A oraz napięcie cewki 24 V AC gwarantują bezpieczną i powtarzalną pracę w obwodach sterowania średniej mocy. Dzięki szerokości 3 modułów urządzenie oszczędza miejsce w rozdzielnicy, a trwałość łączeniowa elektryczna 1×10⁵ i mechaniczna 1×10⁶ cykli zapewnia długoletnią niezawodność.

• Prąd torów głównych 63 A: Bezpieczne łączenie obciążeń o znacznym poborze prądu – silników, grzałek czy oświetlenia – bez ryzyka przegrzania styków.
• 4 styki normalnie otwarte (4NO): Elastyczne sterowanie wieloma odbiornikami jednocześnie, idealne do układów załączania trójfazowego lub kilku obwodów jednofazowych.
• Napięcie cewki 24 V AC: Niskie napięcie sterowania podnosi bezpieczeństwo obsługi i jest zgodne z typowymi instalacjami automatyki.
• Moc łączeniowa AC1 (230 V) 24 kW / AC3 (230 V) 8,5 kW: Wysoka wydajność łączeniowa potwierdzona kategoriami użytkowymi – doskonały do obciążeń rezystancyjnych i silników indukcyjnych.
• Trwałość łączeniowa 1×10⁵ cykli elektrycznych i 1×10⁶ mechanicznych: Długa żywotność eksploatacyjna obniżająca koszty wymiany i przestojów.

Zgodność z Normami

Stycznik ST63-40-24V został zaprojektowany zgodnie z normą IEC 61095, co potwierdza jego przydatność do łączenia obciążeń w instalacjach niskiego napięcia. Urządzenie posiada certyfikat CE i spełnia wymagania dyrektyw unijnych.

Zastosowanie

Stycznik modułowy STR63-40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, zdalne lub automatyczne załączanie odbiorników w rozdzielnicach i szafach sterowniczych. Dzięki czterem stykom NO nadaje się do sterowania układami trójfazowymi oraz wieloma obwodami jednocześnie.

• Sterowanie silnikami elektrycznymi (kategoria AC3, 8,5 kW przy 230 V) w napędach wentylatorów, pomp i kompresorów.
• Załączanie grzałek, pieców rezystancyjnych i oświetlenia w systemach przemysłowych i komercyjnych (kategoria AC1, 24 kW przy 230 V).
• Współpraca z przekaźnikami czasowymi, termostatami, PLC oraz przyciskami sterowniczymi w automatyce budynkowej.
• Zdalne załączanie i wyłączanie odbiorników w inteligentnych instalacjach domowych i biurowych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie mocuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Zaciski śrubowe przystosowane są do przewodów o przekroju maksymalnie 16 mm² – moment dokręcania należy stosować zgodnie z dokumentacją techniczną producenta. Należy dobrać zabezpieczenie nadprądowe i przekrój przewodów odpowiednio do prądu znamionowego 63 A oraz warunków instalacji.

FAQ

• Czy stycznik ST63-40-24V ma podświetlenie/Wskaźnik LED? W dostarczonych danych nie przewidziano wbudowanego podświetlenia ani wskaźnika LED. Stan załączenia można kontrolować wizualnie po mechanicznym położeniu zwory lub przez dodatkowy styk pomocniczy.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy wynosi IP20, co oznacza ochronę przed dostępem palców oraz ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy styki pracują w trybie normalnie otwartym (NO) czy przełącznym? Styki są wyłącznie normalnie otwarte (4×NO) – w stanie spoczynku cewki są rozwarte, a załączają się po podaniu napięcia na cewkę 24 V AC.
