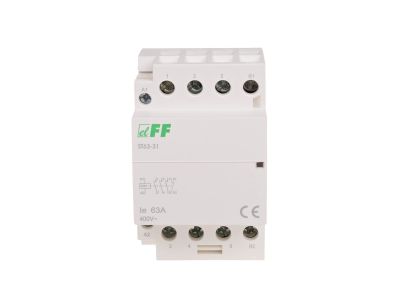

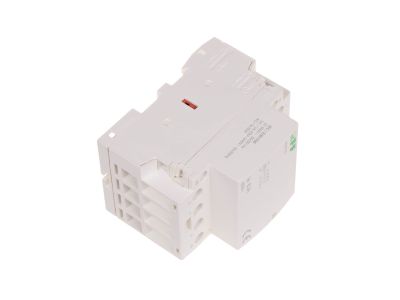

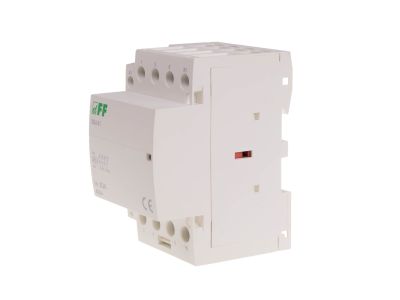

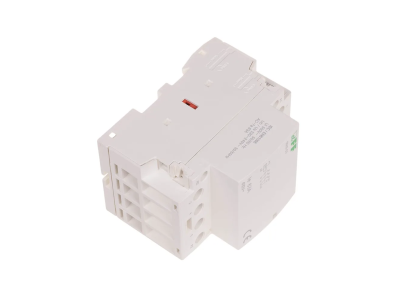

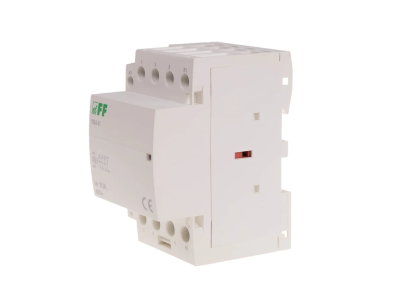

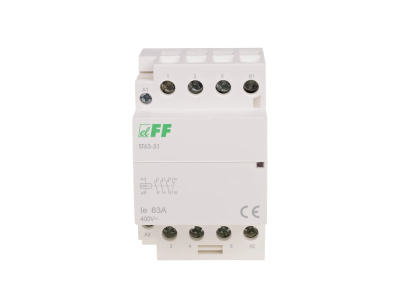

Stycznik modułowy STR63-31 montaż na szynie styki 3NO+1NC 63A 230VAC 8,5kW | ST63-31 F&F

Opis i Kluczowe Cechy

Stycznik modułowy STR63-31 (symbol ST63-31) przeznaczony jest do montażu na szynie 35 mm w rozdzielnicach i szafach sterowniczych. Dzięki prądowi torów głównych 63 A oraz konfiguracji styków 3×NO + 1×NC zapewnia niezawodne załączanie obwodów o wysokim obciążeniu, a szerokość 3 modułów umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Prąd torów głównych 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, co przekłada się na długą żywotność urządzenia.
• Konfiguracja styków 3×NO + 1×NC: Umożliwia zastosowanie zarówno do załączania obwodów (styki NO), jak i do sygnalizacji lub blokad (styk NC), co zwiększa elastyczność projektowania układów sterowania.
• Moc łączeniowa AC1 24 kW / AC3 8,5 kW (230 V): Wysoka moc w kategorii AC1 sprawdza się przy odbiornikach rezystancyjnych (grzałki, oświetlenie), natomiast kategoria AC3 obejmuje typowe zastosowania silnikowe – stycznik nadaje się do bezpośredniego sterowania silnikami o mocy do 8,5 kW.
• Napięcie zasilania cewki 230 V AC: Standardowe napięcie sieciowe ułatwia integrację z istniejącymi instalacjami, a pobór mocy 6,4 W ogranicza straty energii.
• Trwałość łączeniowa: elektryczna 1×10⁵, mechaniczna 1×10⁶: Wysoka trwałość mechaniczna zapewnia setki tysięcy cykli przełączania bez konieczności wymiany, obniżając koszty eksploatacji.

Zgodność z Normami

Stycznik STR63-31 spełnia wymagania normy IEC 61095 oraz posiada certyfikat CE, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i jakości. Produkt jest przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i wysokiej mocy łączeniowej stycznik STR63-31 znajduje zastosowanie w wielu układach automatyki budynkowej i przemysłowej.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) w kategorii AC3 do mocy 8,5 kW.
• Załączanie odbiorników rezystancyjnych, takich jak grzałki, piece oporowe czy oświetlenie, z możliwością przenoszenia prądu 63 A.
• Impulsowe sterowanie stycznikami nadrzędnymi lub przekaźnikami w systemach PLC – cewka 230 V AC umożliwia bezpośrednią współpracę.
• Sygnalizacja stanu oraz blokady w układach zabezpieczeń dzięki wbudowanemu stykowi NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm). Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm² – przekrój należy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd 63 A i długość przewodów. Moment dokręcania śrub – stosować się do dokumentacji producenta. Zaleca się zachowanie odstępów wentylacyjnych między stycznikami w rozdzielnicy.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub sygnalizację LED? Produkt nie posiada podświetlenia – stan załączenia można sprawdzić za pomocą wskaźnika położenia dźwigni manualnej lub dodatkowego modułu sygnalizacyjnego.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem elementów niebezpiecznych, ale nie przed wilgocią – stycznik przeznaczony jest do montażu w suchych pomieszczeniach w rozdzielnicach.
• Jaka jest konfiguracja styków – czy styk NC jest normalnie zwarty bez napięcia? W styczniku STR63-31 styki NC (1) są normalnie zwarte przy braku napięcia na cewce, natomiast styki NO (3) są normalnie otwarte. Załączenie cewki powoduje przełączenie wszystkich styków – NO zamykają się, NC otwiera.
