Stycznik modułowy STR25-22 montaż na szynie styki 2NO+2NC 25A 230V AC 4,0W | ST25-22 F&F

Opis i Kluczowe Cechy

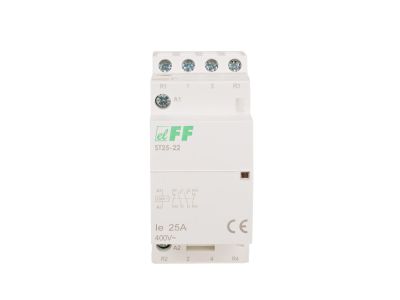

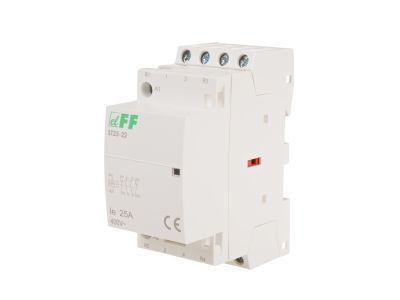

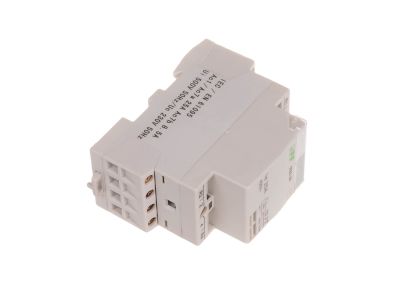

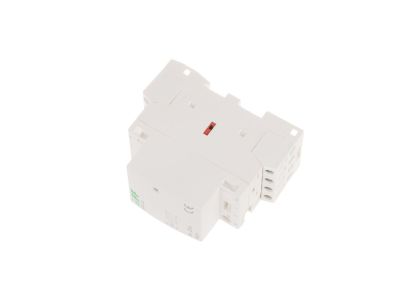

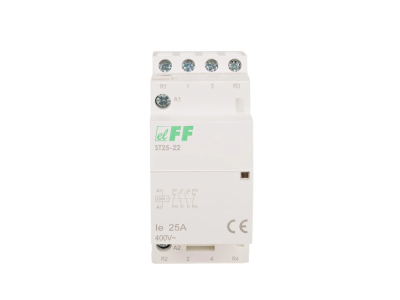

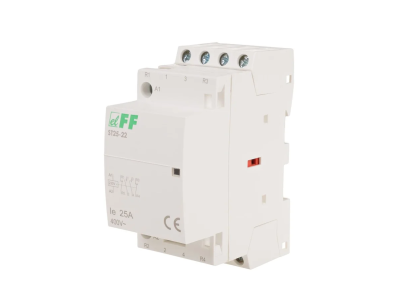

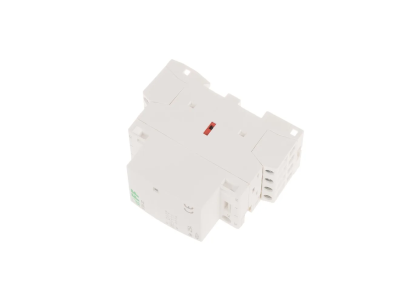

Stycznik modułowy STR25-22 (symbol ST25-22) to elektromagnetyczny stycznik przystosowany do montażu na szynie 35 mm. Urządzenie oferuje prąd torów głównych 25 A oraz konfigurację styków 2×NO+2×NC, co pozwala na bezpieczne przełączanie obciążeń w instalacjach przemysłowych i budynkowych. Szerokość modułu wynosi 2 jednostki, a napięcie zasilania cewki to 230 V AC. Dzięki mocy łączeniowej 9 kW w kategorii AC1 sprawdza się w sterowaniu odbiornikami rezystancyjnymi.

• Prąd torów głównych 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 2×NO+2×NC: Umożliwia elastyczne sterowanie dwoma obwodami niezależnie, z możliwością realizacji funkcji załączania i rozłączania.
• Pobór mocy cewki 4 W: Niski pobór energii przy zachowaniu stabilnego i pewnego zadziałania stycznika.
• Moc łączeniowa AC1 (230 V) 9 kW: Gwarantuje niezawodne przełączanie obciążeń rezystancyjnych, takich jak grzałki czy oświetlenie.
• Trwałość łączeniowa elektryczna 1×10⁵ cykli: Długa żywotność styków w aplikacjach o intensywnej pracy.

Zgodność z Normami

Stycznik STR25-22 został zaprojektowany i wyprodukowany zgodnie z normą IEC 61095. Posiada deklarację zgodności CE, co potwierdza spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej charakterystyce stycznik STR25-22 znajduje zastosowanie w wielu układach automatyki i sterowania.

• Sterowanie silnikami elektrycznymi w kategorii AC3 (moc 2,2 kW przy 230 V).
• Załączanie i wyłączanie obwodów oświetleniowych oraz grzejnych.
• Praca w szafach sterowniczych i rozdzielnicach budynkowych jako element sterujący.
• Współpraca z przekaźnikami, programowalnymi sterownikami PLC oraz systemami inteligentnego budynku.

Wskazówki Montażowe

Montaż stycznika STR25-22 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie mocuje się na szynie montażowej 35 mm. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie zasilania. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 6 mm². Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego prądu obciążenia.

FAQ

• Czy stycznik STR25-22 posiada podświetlenie? W danych technicznych produktu nie przewidziano opcji podświetlenia cewki ani sygnalizacji stanu załączenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaką konfigurację styków ma ten model? Stycznik wyposażony jest w dwa zestawy styków: dwa zwierne (NO) i dwa rozwierne (NC), co daje łącznie 4 styki pomocnicze.
