Stycznik modułowy, montaż na szynie, styki 4NO, 40A | ST40-40-24V F&F

Alternatywny kod produktu: ST40-40/24

Opis i Kluczowe Cechy

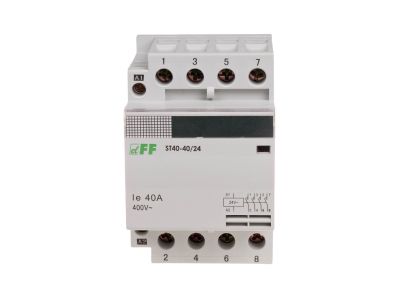

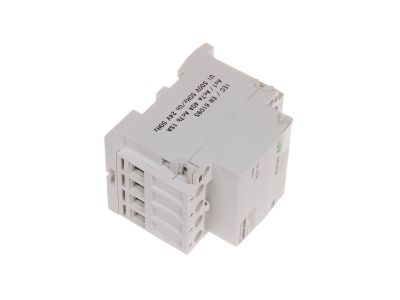

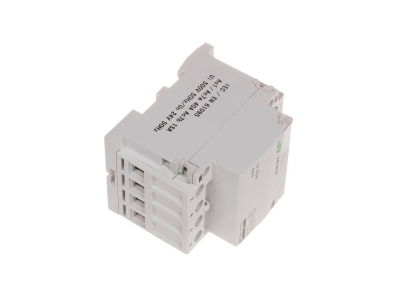

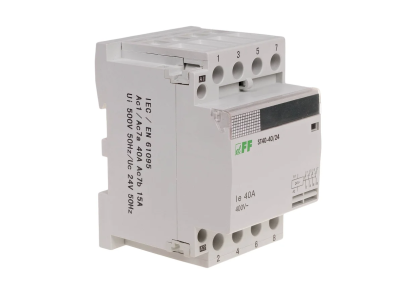

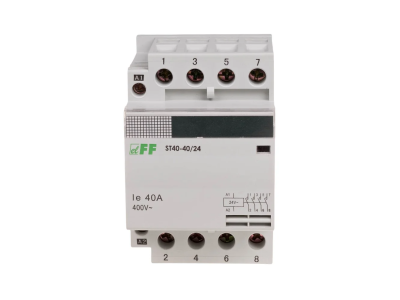

Stycznik modułowy ST40-40-24V przeznaczony do montażu na szynie 35 mm. Wyposażony w cztery styki normalnie otwarte (4NO) o prądzie znamionowym 40 A, umożliwia bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu. Napięcie cewki 24 V AC, szerokość modułu 3 (3 x 18 mm). Moc łączeniowa w kategorii AC1 (obciążenie rezystancyjne) wynosi 16 kW przy 230 V, a w kategorii AC3 (silniki) 5,5 kW. Trwałość łączeniowa elektryczna 1×10⁵ cykli, mechaniczna 1×10⁶ cykli – zapewnia długą żywotność w aplikacjach przemysłowych i budynkowych.

• Prąd torów głównych 40 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków – idealny do zasilania odbiorników wymagających wysokiej wydajności prądowej.
• Napięcie cewki 24 V AC: umożliwia współpracę z niskonapięciowymi układami sterowania, takimi jak PLC, przekaźniki czy przyciski – podnosi bezpieczeństwo instalacji poprzez separację obwodów sterowniczych od siłowych.
• Moc łączeniowa AC1 16 kW / AC3 5,5 kW przy 230 V: dostosowana zarówno do obciążeń rezystancyjnych (np. grzałki, piece), jak i do bezpośredniego sterowania silnikami indukcyjnymi – wszechstronność w jednym urządzeniu.
• Trwałość łączeniowa elektryczna 1×10⁵ cykli, mechaniczna 1×10⁶ cykli: wysoka odporność na zużycie styków i elementów mechanicznych – minimalizuje koszty eksploatacji i wymian w systemach pracujących cyklicznie.
• Szerokość modułu 3 i zaciski śrubowe 16 mm²: kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, a duży przekrój zacisków ułatwia podłączanie przewodów o znacznych przekrojach – wygoda montażu.

Zgodność z Normami

Stycznik ST40-40-24V spełnia wymagania normy IEC 61095 (styczniki elektromagnetyczne do użytku domowego i podobnego). Posiada certyfikat CE. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem w suchych pomieszczeniach.

Zastosowanie

Dzięki kombinacji wysokiego prądu 40 A i napięcia cewki 24 V AC, stycznik sprawdza się w wielu aplikacjach przemysłowych i komercyjnych. Szczególnie polecany do:

• Sterowania silnikami elektrycznymi w kategorii AC3 (np. wentylatory, pompy, kompresory) – bezpośrednie załączanie bez dodatkowych styczników pośredniczących.
• Załączania i rozłączania obciążeń rezystancyjnych, takich jak grzałki, piece oporowe czy oświetlenie halogenowe – kategoria AC1.
• Zdalnego sterowania odbiornikami w automatyce budynkowej – współpraca z przekaźnikami, PLC lub systemami inteligentnego budynku (BMS).
• Impulsowego sterowania styczników wyższego rzędu lub rozdzielnic – jako element pośredni w układach kaskadowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę w zakresie instalacji elektrycznych. Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 16 mm². Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta (brak w danych – zaleca się użycie momentu w zakresie 1,2–1,5 Nm dla typowych zacisków śrubowych). Przekrój przewodów powinien być dobrany do prądu obciążenia oraz warunków instalacji. Nie należy przekraczać parametrów znamionowych stycznika. Po zamontowaniu sprawdzić poprawność działania poprzez załączenie napięcia sterującego.

FAQ

• Czy stycznik ma podświetlenie LED? W danych producenta nie podano informacji o podświetleniu. W standardowej konfiguracji styczniki modułowe nie posiadają wbudowanego wskaźnika – zaleca się stosowanie osobnych modułów sygnalizacyjnych lub podłączenie lampki kontrolnej zgodnie z projektem.
• Jaki jest stopień ochrony IP tego stycznika? Stycznik ST40-40-24V ma stopień ochrony IP20 – chroni przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczony do montażu w suchych, zamkniętych rozdzielnicach.
• Jakie są tryby pracy styków – NO czy NC? Stycznik wyposażony jest w cztery styki normalnie otwarte (4NO). W stanie beznapięciowym styki są rozwarte, a załączenie napięcia na cewkę powoduje ich zwarcie. Brak styków NC w tym modelu – należy uwzględnić przy projektowaniu układu bezpieczeństwa.
