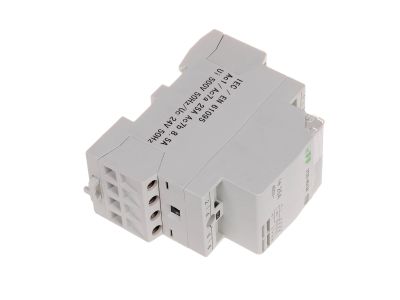

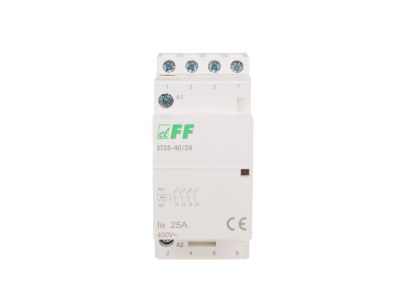

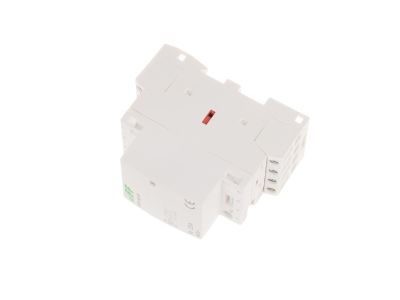

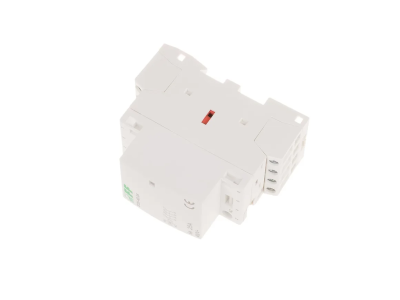

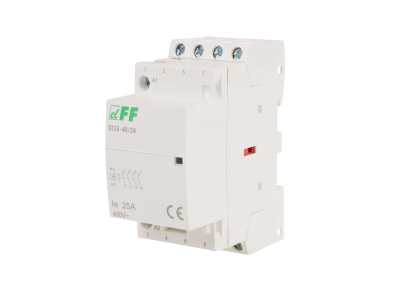

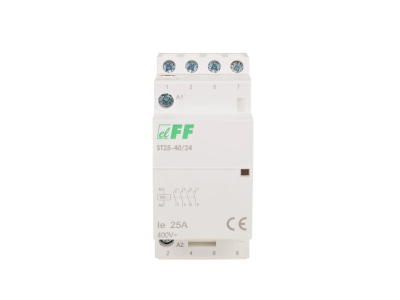

Stycznik modułowy, montaż na szynie, styki 4NO, 25A | ST25-40-24V F&F

Alternatywny kod produktu: ST25-40/24

Opis i Kluczowe Cechy

Stycznik modułowy ST25-40-24V to urządzenie z czterema stykami normalnie otwartymi (4×NO), prądem torów głównych 25 A i cewką 24 V AC. Dzięki mocy łączeniowej AC1 9 kW (230 V) oraz AC3 2,2 kW (230 V) umożliwia sterowanie odbiornikami rezystancyjnymi i silnikami. Zajmuje 2 moduły na szynie DIN, co oszczędza miejsce w rozdzielnicy. Produkt przeznaczony do montażu przez wykwalifikowany personel.

• Prąd torów głównych 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa AC1 9 kW (230 V): umożliwia sprawne załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki czy piece.
• Moc łączeniowa AC3 2,2 kW (230 V): pozwala sterować silnikami indukcyjnymi w warunkach normalnego rozruchu.
• Napięcie izolacji 4 kV: gwarantuje wysoką izolację między obwodami cewki a torami głównymi, zwiększając bezpieczeństwo instalacji.
• Pobór mocy cewki 4 W: minimalizuje straty energii w układzie sterowania, obniżając koszty eksploatacji.

Zgodność z Normami

Stycznik ST25-40-24V spełnia wymagania normy IEC 61095 dotyczącej styczników do zastosowań domowych i podobnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik modułowy ST25-40-24V znajduje zastosowanie w rozdzielnicach elektrycznych do zdalnego załączania i wyłączania obwodów. Dzięki kompaktowej budowie i szerokiemu zakresowi temperatury pracy (-25 ÷ 50 °C) sprawdza się w różnorodnych instalacjach przemysłowych i budynkowych.

• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w kategorii AC1 o mocy do 9 kW.
• Załączanie i wyłączanie silników indukcyjnych o mocy do 2,2 kW w kategorii AC3.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, roletami oraz innymi urządzeniami zdalnie.
• Współpraca z systemami sterowania PLC lub przekaźnikami poprzez impulsy 24 V AC.

Wskazówki Montażowe

Montaż stycznika ST25-40-24V powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przekrój przewodów dobierz do prądu obciążenia (max. 6 mm² przy zaciskach śrubowych). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik ST25-40-24V nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznej lampki kontrolnej.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Stycznik przeznaczony jest do montażu w rozdzielnicach o wyższym stopniu ochrony.
• Jaki jest tryb pracy styków – są normalnie otwarte (NO)? Tak, konfiguracja styków to 4×NO (normalnie otwarte). W stanie spoczynku styki są rozwarte, a załączanie następuje po podaniu napięcia na cewkę 24 V AC.
