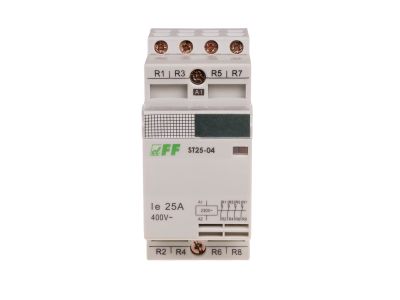

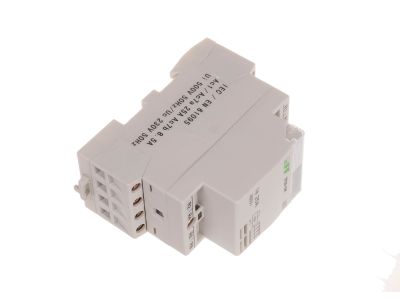

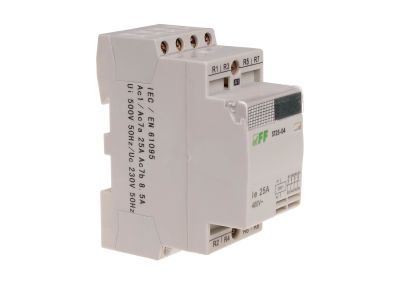

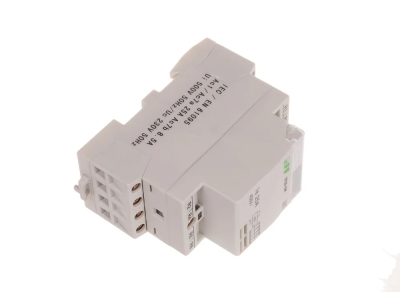

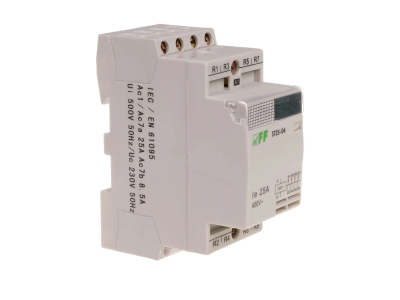

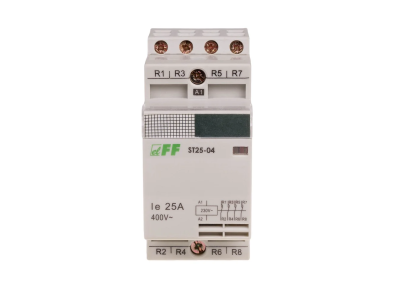

Stycznik modułowy, montaż na szynie, styki 4NC, 25A | ST25-04 F&F

Opis i Kluczowe Cechy

Stycznik modułowy ST25-04 o prądzie znamionowym 25 A, napięciu zasilania cewki 230 V AC i konfiguracji styków 4NC. Zajmuje 2 moduły na szynie TH35, co pozwala oszczędzić miejsce w rozdzielnicy. Dzięki mocy łączeniowej kat. AC1 9 kW i AC3 2,2 kW nadaje się do szerokiego zakresu obciążeń.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 4×NC (normalnie zamknięte): Zapewnia sterowanie odłączaniem obwodu w stanie spoczynku – idealne do aplikacji wymagających bezpiecznego wyłączenia przy braku napięcia.
• Napięcie zasilania cewki 230 V AC: Umożliwia bezpośrednie podłączenie do standardowej sieci bez konieczności stosowania dodatkowych zasilaczy.
• Moc łączeniowa kat. AC1 9 kW (230 V): Gwarantuje łączenie dużych obciążeń rezystancyjnych, takich jak grzejniki czy piece.
• Moc łączeniowa kat. AC3 2,2 kW (230 V): Zapewnia niezawodne przełączanie silników indukcyjnych o średniej mocy.

Zgodność z Normami

Stycznik ST25-04 spełnia wymagania normy IEC 61095 (EN 61095), co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych. Posiada certyfikat CE.

Zastosowanie

Stycznik modułowy ST25-04 znajduje zastosowanie w rozdzielnicach elektrycznych do zdalnego i lokalnego sterowania odbiornikami.

• Sterowanie silnikami elektrycznymi (kategoria AC3) – np. wentylatory, pompy, sprężarki.
• Załączanie obciążeń rezystancyjnych (kategoria AC1) – grzejniki, piece, oświetlenie żarowe.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem, klimatyzacją w systemach inteligentnego budynku.
• Sterowanie impulsowe styczników większej mocy (jako stycznik pomocniczy) – dzięki niskiemu poborowi mocy 4 W.

Wskazówki Montażowe

Montaż i instalacja stycznika ST25-04 powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe przeznaczone są dla przewodów o przekroju do 6 mm². Moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 25 A.

FAQ

• Jaki jest stopień ochrony stycznika ST25-04? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w rozdzielnicach zamykanych, zapewniających ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Jaka jest konfiguracja styków? Stycznik wyposażony jest w cztery styki normalnie zamknięte (4NC). W stanie spoczynku (cewka niezasilona) styki są zwarte – po podaniu napięcia rozwierają się.
• Jaka jest trwałość łączeniowa elektryczna i mechaniczna? Trwałość elektryczna wynosi 1×10⁵ cykli, a mechaniczna 1×10⁶ cykli, co zapewnia długą żywotność urządzenia w standardowych aplikacjach.
