Stycznik modułowy, montaż na szynie, styki 3NO+1NC, 25A | ST25-31 F&F

Opis i Kluczowe Cechy

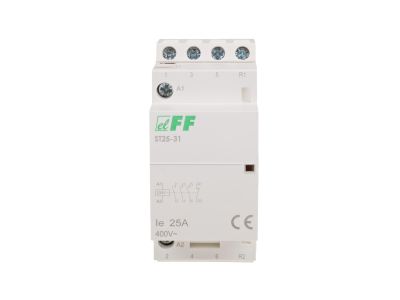

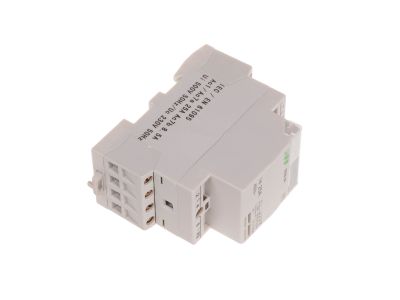

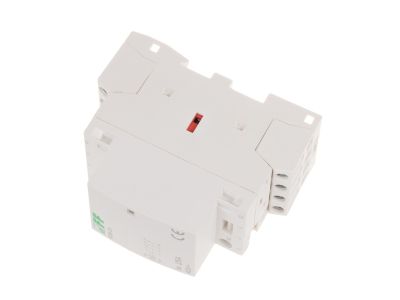

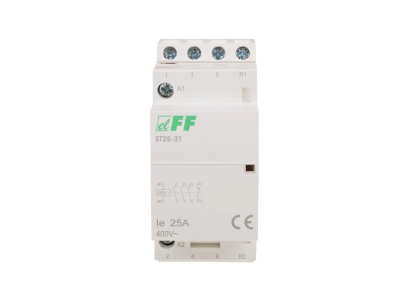

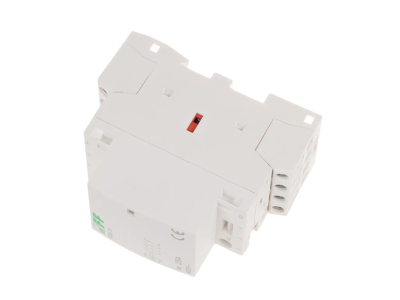

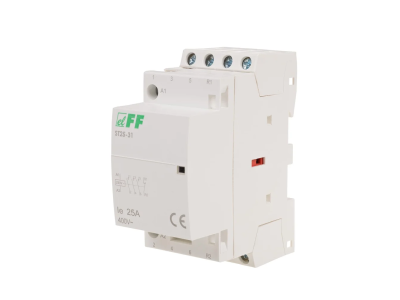

Stycznik modułowy ST25-31 to elektromagnetyczny łącznik przeznaczony do montażu na szynie 35 mm. Wyposażony w konfigurację styków 3NO+1NC (3 zwierne + 1 rozwierny) o prądzie znamionowym 25 A, umożliwia bezpieczne sterowanie obwodami odbiorników o znacznej mocy. Napięcie zasilania cewki 230 V AC oraz szerokość 2 modułów (ok. 36 mm) czynią go uniwersalnym rozwiązaniem w rozdzielnicach i szafach sterowniczych. Kompaktowa obudowa o stopniu ochrony IP20 zapewnia ochronę przed przypadkowym dotykiem.

• Konfiguracja styków 3NO+1NC: Zestaw trzech styków zwiernych i jednego rozwiernego pozwala jednocześnie załączać trzy obwody i sygnalizować stan wyłączenia – idealne do aplikacji wymagających redundancji i sygnalizacji.
• Prąd torów głównych 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – odpowiedni do sterowania silnikami, grzałkami i oświetleniem.
• Moc łączeniowa kat. AC1 (230 V) 9 kW: Pozwala na bezpośrednie przełączanie obciążeń rezystancyjnych (np. ogrzewanie elektryczne) z dużą rezerwą mocy.
• Moc łączeniowa kat. AC3 (230 V) 2,2 kW: Umożliwia niezawodne łączenie silników indukcyjnych o mocy do 2,2 kW, zachowując trwałość podczas częstego przełączania.
• Zaciski śrubowe 6 mm²: Ułatwiają szybkie i pewne podłączenie przewodów o przekroju do 6 mm², co skraca czas instalacji.
• Trwałość łączeniowa: elektryczna 1×10⁵, mechaniczna 1×10⁶ cykli: Gwarantuje długą żywotność urządzenia nawet przy intensywnej eksploatacji – redukuje koszty wymiany.

Zgodność z Normami

Stycznik ST25-31 został zaprojektowany zgodnie z normą IEC 61095, która określa wymagania dla styczników elektromagnetycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych spełniających standardy ochrony IP20.

Zastosowanie

Stycznik modułowy ST25-31 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest zdalne lub automatyczne załączanie i wyłączanie obwodów elektrycznych. Dzięki kompaktowej obudowie i montażowi na szynie DIN doskonale sprawdza się w rozdzielnicach mieszkaniowych, biurowych i produkcyjnych.

• Sterowanie silnikami elektrycznymi (kategoria AC3) – napędy wentylatorów, pomp, sprężarek o mocy do 2,2 kW.
• Przełączanie obciążeń rezystancyjnych (kategoria AC1) – grzałki, piece elektryczne, podgrzewacze wody.
• Załączanie i wyłączanie oświetlenia (np. hal przemysłowych, parkingów) z możliwością sygnalizacji stanu poprzez styk NC.
• Impulsowe sterowanie w układach automatyki budynkowej – współpraca z przekaźnikami, PLC, przyciskami sterowniczymi.

Wskazówki Montażowe

Montaż i instalacja stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pozycji pionowej lub poziomej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (zalecany 0,6–0,8 Nm dla przewodów 1,5–6 mm²). Przekrój przewodów dobrać odpowiednio do prądu znamionowego i spodziewanego obciążenia. Nie przekraczać temperatury pracy od -25°C do +50°C. Stopień ochrony IP20 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12 mm – wymagane jest umieszczenie stycznika w rozdzielnicy o wyższym stopniu ochrony (np. IP30 lub IP54).

FAQ

• Czy stycznik ST25-31 może być sterowany bezpośrednio z wyłącznika zmierzchowego lub termostatu? Tak, pod warunkiem że urządzenie sterujące dostarcza napięcie 230 V AC i obciążalność jego styków nie przekracza prądu cewki stycznika (ok. 0,02 A). W przypadku wątpliwości zaleca się zastosowanie przekaźnika pomocniczego.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy to IP20 – oznacza ochronę przed dotykiem palcami oraz ciałami stałymi o średnicy powyżej 12 mm. Do pracy w zapylonym lub wilgotnym środowisku wymagana jest dodatkowa obudowa rozdzielnicy o odpowiednim IP.
• Czy stycznik ma podświetlenie cewki? Nie, w modelu ST25-31 nie przewidziano podświetlenia. Sygnalizację załączenia można zrealizować poprzez wykorzystanie styku pomocniczego NC (rozwiernego) do sterowania lampką kontrolną.
