Stycznik modułowy, montaż na szynie, styki 2NO, 25A | ST25-20-24V F&F

Alternatywny kod produktu: ST25-20/24

Opis i Kluczowe Cechy

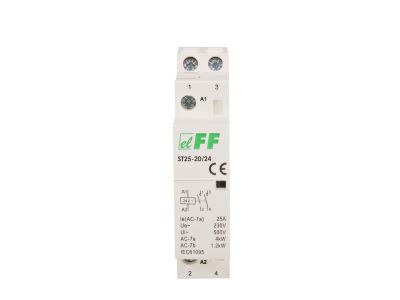

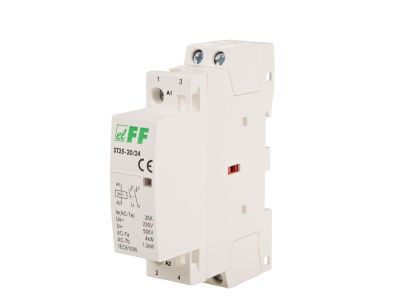

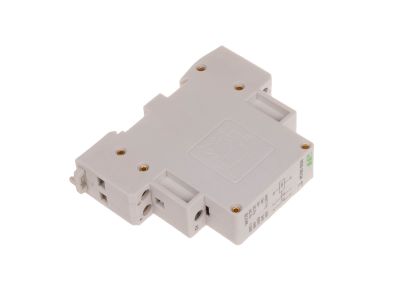

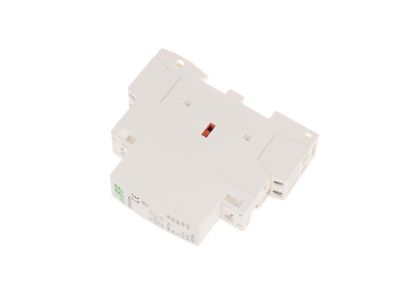

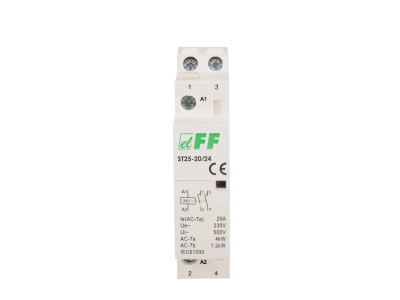

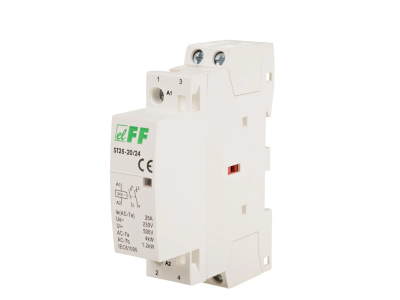

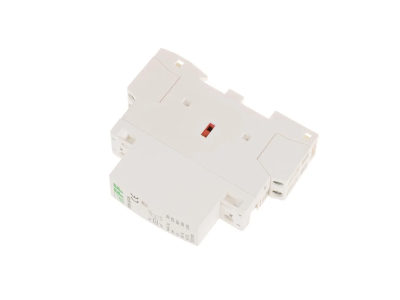

Stycznik modułowy ST25-20-24V to elektromagnetyczny stycznik w obudowie modułowej do bezpośredniego montażu na szynie 35 mm (1 moduł). Urządzenie wyposażono w dwa styki normalnie otwarte (2NO) o prądzie znamionowym 25 A, co umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu. Cewka zasilana napięciem 24 V AC gwarantuje kompatybilność z instalacjami niskiego napięcia sterującego.

• Prąd torów głównych 25 A: Pozwala na pewną pracę w obwodach o dużym poborze prądu bez ryzyka przegrzania styków – idealny do sterowania silnikami, grzejnikami i oświetleniem.
• Konfiguracja styków 2 × NO: Dwa niezależne obwody zwierane równocześnie, co ułatwia sterowanie dwoma torami zasilania lub redundancję.
• Moc łączeniowa AC1 (230 V) – 4 kW: Przeznaczony do obciążeń rezystancyjnych i małoindukcyjnych, takich jak grzałki, piece czy żarówki.
• Moc łączeniowa AC3 (230 V) – 1,3 kW: Zapewnia niezawodne łączenie silników indukcyjnych z rozruchem bezpośrednim – typowe zastosowanie w napędach i wentylacji.
• Wymiary 1 moduł (17,5 mm) i montaż na szynie TH35: Oszczędność miejsca w rozdzielnicy oraz szybki, narzędziowy montaż w standardowych szafach elektrycznych.

Zgodność z Normami

Stycznik ST25-20-24V spełnia wymagania normy IEC/EN 61095 (styczniki do zastosowań domowych i podobnych). Posiada deklarację zgodności CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnym parametrom stycznik sprawdza się w sterowaniu odbiornikami w automatyce budynkowej i przemysłowej. Dwa styki NO umożliwiają realizację zarówno prostych, jak i nieco bardziej złożonych układów przełączających.

• Sterowanie silnikami wentylatorów, pomp i klimatyzatorów (kategoria AC3).
• Załączanie odbiorników rezystancyjnych – grzejników, podgrzewaczy, oświetlenia żarowego (kategoria AC1).
• Praca w systemach automatyki budynkowej jako element wykonawczy sterowany przez PLC, przekaźniki lub wyłączniki czasowe.
• Zdalne włączanie/wyłączanie obwodów o prądzie do 25 A w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż i konserwację stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4 mm² – wkręty dokręcać z momentem zgodnym z dokumentacją producenta (dostępna na życzenie). Napięcie izolacji wynosi 4 kV, co zapewnia bezpieczeństwo przy standardowych napięciach sieciowych.

FAQ

• Czy stycznik posiada podświetlenie lub diodę sygnalizacyjną? Nie, model ST25-20-24V nie jest wyposażony w żadne wskaźniki optyczne – stan załączenia należy określać na podstawie napięcia na cewce lub dodatkowej sygnalizacji zewnętrznej.
• Jaki jest stopień ochrony? Stycznik ma stopień ochrony IP20 (od strony czołowej), co oznacza ochronę przed dotknięciem palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Konfiguracja styków to dwa niezależne styki normalnie otwarte (NO). Oznacza to, że przy braku napięcia na cewce styki są rozwarte, a po podaniu napięcia 24 V AC – zwierają się.
