Stycznik modułowy, montaż na szynie, styki 2NC+2NO, 40A | ST40-22 F&F

Opis i Kluczowe Cechy

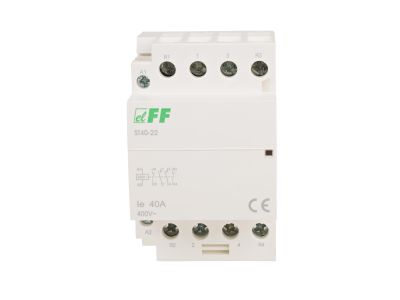

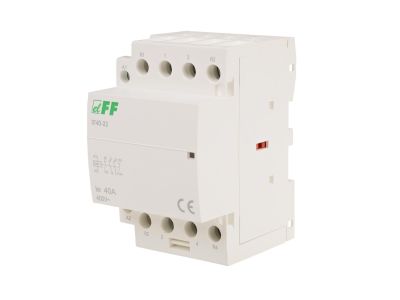

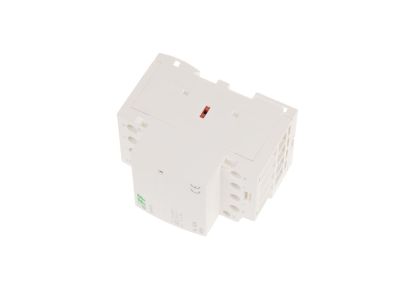

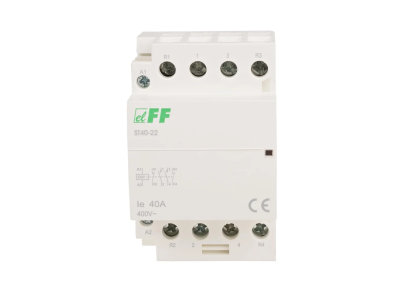

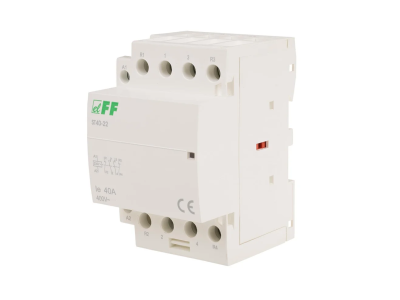

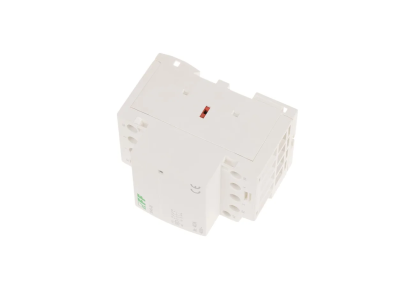

Stycznik modułowy ST40-22 przeznaczony do montażu na szynie 35 mm, z cewką 230 V AC i konfiguracją styków 2NC+2NO. Prąd torów głównych 40 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Dzięki mocy łączeniowej kategorii AC1 wynoszącej 16 kW (230 V) oraz AC3 równej 5,5 kW (230 V) stycznik sprawdza się zarówno w obciążeniach rezystancyjnych, jak i indukcyjnych. Szerokość modułu 3 zapewnia oszczędność miejsca w rozdzielnicy.

• Prąd torów głównych 40 A: umożliwia bezpieczne łączenie obwodów o dużym poborze prądu, eliminując ryzyko przeciążeń i przegrzania styków.
• Konfiguracja styków 2NC+2NO: zapewnia elastyczność w sterowaniu – dwa styki rozwierne i dwa zwierne pozwalają na realizację układów samopodtrzymania, sygnalizacji oraz rozdzielenia obwodów sterowniczych od siłowych.
• Moc łączeniowa AC1 16 kW (230 V): dedykowana do obciążeń rezystancyjnych (np. grzejniki, piece), co gwarantuje długą żywotność styków przy dużej częstotliwości łączeń.
• Moc łączeniowa AC3 5,5 kW (230 V): przystosowana do łączenia silników asynchronicznych – pozwala na rozruch i wyłączanie wirujących silników bez ryzyka uszkodzenia styków przez prąd rozruchowy.
• Trwałość elektryczna 1×10⁵ oraz mechaniczna 1×10⁶ cykli: wysoka niezawodność w aplikacjach przemysłowych, zmniejszająca częstotliwość wymiany elementu.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 61095 dotyczącej styczników do zastosowań domowych i podobnych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach przy montażu w rozdzielnicach.

Zastosowanie

Stycznik modułowy ST40-22 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i domowych, gdzie wymagane jest niezawodne przełączanie odbiorników dużej mocy. Dzięki uniwersalnej konfiguracji styków sprawdza się w układach sterowania, automatyce budynkowej oraz w rozdzielnicach zasilających.

• Sterowanie silnikami asynchronicznymi (kategoria AC3) – pompy, wentylatory, kompresory, taśmociągi.
• Łączenie obciążeń rezystancyjnych (kategoria AC1) – nagrzewnice, piece elektryczne, bojlery.
• Realizacja układów samopodtrzymania i sygnalizacji – w szafach sterowniczych i rozdzielnicach.
• Zdalne załączanie/wyłączanie obwodów oświetleniowych oraz gniazd w systemach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodach roboczych i sterowniczych. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Do podłączenia przewodów należy stosować zaciski śrubowe o maksymalnym przekroju 16 mm², a moment dokręcania – zgodny z dokumentacją. Przekrój przewodów musi być dobrany do prądu obciążenia i warunków instalacji. Po zakończeniu montażu należy sprawdzić poprawność połączeń oraz działanie układu sterowania.

FAQ

• Czy stycznik ST40-22 pozwala na jednoczesne załączanie dwóch niezależnych obwodów? Tak, dzięki konfiguracji styków 2NC+2NO możliwe jest niezależne sterowanie dwoma obwodami zwiernymi i dwoma rozwiernymi, pod warunkiem że sumaryczny prąd przez poszczególne tory nie przekroczy 40 A.
• Jaki stopień ochrony ma stycznik i czy można go montować na zewnątrz? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Przeznaczony jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach. Do pracy w trudniejszych warunkach należy stosować dodatkowe obudowy.
• Jakie kategorie łączeniowe są realizowane przez ten stycznik? Stycznik przystosowany jest do kategorii AC1 (obciążenia rezystancyjne) i AC3 (silniki asynchroniczne). Dla AC1 moc łączeniowa wynosi 16 kW, dla AC3 – 5,5 kW przy napięciu 230 V. Nie jest zalecany do kategorii AC4 (częste hamowanie przeciwprądem) bez weryfikacji danych producenta.
