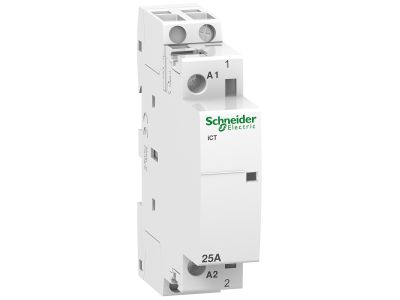

Stycznik modułowy ICT60 25A 230-240V 60Hz 1NO, Acti 9 | A9C20631 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT60 (symbol A9C20631) firmy Schneider Electric z linii Acti 9 to urządzenie przeznaczone do zdalnego sterowania obwodami jednofazowymi prądu przemiennego. Wyposażony w jeden styk normalnie otwarty (1NO), oferuje znamionowy prąd łączeniowy 25 A w kategorii AC-7A, co gwarantuje niezawodną pracę przy sterowaniu odbiornikami o znacznym obciążeniu, takimi jak oświetlenie czy silniki, bez ryzyka przegrzania styków.

• Znamionowy prąd łączeniowy 25 A (AC-7A): Umożliwia bezpieczne przełączanie obwodów o sporym poborze mocy, minimalizując straty cieplne i zapewniając długą żywotność styków.
• Styk 1NO (normalnie otwarty): Pozwala na łatwe wysterowanie dowolnego odbiornika poprzez podanie napięcia na cewkę – standardowe rozwiązanie w automatyce budynkowej.
• Napięcie sterowania 230-240 V AC, 60 Hz: Dostosowane do typowych sieci zasilających w instalacjach przemysłowych i komercyjnych, co ułatwia integrację z istniejącą infrastrukturą.
• Przeznaczony do kategorii użytkowej AC-7A i AC-7B: Sprawdza się zarówno przy sterowaniu odbiornikami rezystancyjnymi (ogrzewanie – 25 A), jak i indukcyjnymi (silniki – 8,5 A), zapewniając optymalną trwałość łączeniową.
• Zdalne sterowanie: Umożliwia automatyzację procesów – stycznik może być załączany z czujników, zegarów, sterowników PLC lub przycisków, bez potrzeby ręcznej ingerencji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymogami europejskich norm oraz posiada certyfikat CE. Spełnia standardy bezpieczeństwa i jakości obowiązujące w branży elektrotechnicznej, co potwierdza jego niezawodność w codziennej eksploatacji.

Zastosowanie

Stycznik modułowy ICT60 znajduje szerokie zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników jednofazowych. Dzięki kompaktowej budowie (szerokość modułu standardowa dla aparatury modułowej) z łatwością montuje się go w rozdzielnicach.

• Sterowanie oświetleniem (w tym LED) w biurach, halach magazynowych i obiektach użyteczności publicznej.
• Załączanie obwodów ogrzewania elektrycznego (grzejniki, ogrzewanie podłogowe) w systemach automatyki budynkowej.
• Impulsowe sterowanie silnikami małej mocy (wentylatory, pompy, rolety) w połączeniu z przekaźnikami czasowymi lub PLC.
• Zdalne wyłączanie/załączanie gniazd wtyczkowych i odbiorników w systemach inteligentnego budynku (BMS).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna w rozdzielnicach). Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami, uwzględniając prąd znamionowy i kategorię użytkową. Dokręcaj zaciski z momentem zgodnym z dokumentacją producenta (nie przekraczaj podanej wartości, aby nie uszkodzić styków).

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W standardowej wersji stycznik ICT60 nie jest wyposażony w podświetlenie. Stan załączenia można określić po mechanicznym wskaźniku położenia styków (jeśli występuje) lub poprzez kontrolkę w obwodzie sterowania.
• Jaki jest stopień ochrony (IP) tego stycznika? Dane producenta nie podają konkretnego stopnia IP. Urządzenie jest przeznaczone do montażu wewnątrz rozdzielnicy (szafy sterowniczej) – w typowej instalacji zapewnia ochronę IP20 przed dostępem do części czynnych, ale ostateczny stopień ochrony zależy od obudowy, w której jest zainstalowane.
• Jaki jest tryb pracy styku – normalnie zamknięty czy normalnie otwarty? Stycznik posiada jeden styk normalnie otwarty (1NO, symbol „NO”). Oznacza to, że w stanie spoczynku (bez napięcia na cewce) obwód jest rozwarty, a po podaniu napięcia sterującego styk zwier się, załączając odbiornik.
