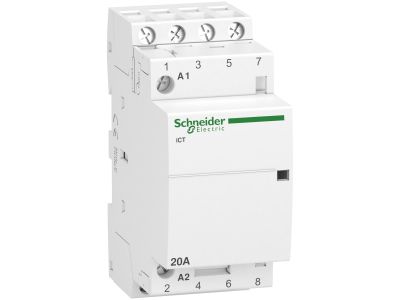

Stycznik modułowy iCT50-20-40-230 20A 4NO 50Hz 220/240 VAC | A9C22824 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy iCT50-20-40-230 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Wyposażony w cztery styki zwierne (4NO), pozwala na jednoczesne zarządzanie wieloma liniami zasilającymi. Prąd znamionowy urządzenia wynosi 20 A, co w połączeniu z napięciem sterującym cewki 220/240 V AC przy częstotliwości 50 Hz, czyni go niezwykle uniwersalnym komponentem w nowoczesnych rozdzielnicach niskiego napięcia. Solidna konstrukcja gwarantuje wysoką trwałość mechaniczną oraz elektryczną, co jest kluczowe w systemach wymagających częstych cykli łączeniowych.

• Konfiguracja styków: 4 styki normalnie otwarte (4NO) zapewniające elastyczność w projektowaniu układów sterowania.
• Prąd znamionowy 20 A: Pozwala na bezpieczną pracę z obciążeniami rezystancyjnymi i indukcyjnymi w instalacjach budynkowych.
• Napięcie sterowania: Standardowe 220/240 V AC ułatwia integrację z typowymi systemami automatyki budynkowej.
• Seria Acti9: Gwarancja pełnej kompatybilności z systemem szynowym i akcesoriami Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz niezawodność w warunkach przemysłowych i komercyjnych. Stycznik spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych i dbałość o standardy ekologiczne.

Zastosowanie

Stycznik iCT50-20-40-230 znajduje szerokie zastosowanie w systemach zarządzania energią w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Sterowania oświetleniem: Zarządzanie rozbudowanymi sekcjami oświetlenia wewnętrznego i zewnętrznego.
• Systemów ogrzewania: Obsługa elektrycznych mat grzejnych, grzejników konwektorowych oraz podgrzewaczy wody.
• Wentylacji i klimatyzacji: Zdalne załączanie wentylatorów mechanicznych oraz jednostek klimatyzacyjnych.
• Automatyki rolet i żaluzji: Integracja z systemami sterowania osłonami okiennymi.
• Zrzutu obciążeń: Odłączanie obwodów niepriorytetowych w celu uniknięcia przeciążenia przyłącza głównego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Stycznik jest przystosowany do montażu na standardowej szynie DIN (35 mm) w rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 20 A. Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić wentylację wewnątrz rozdzielnicy, szczególnie przy montażu kilku styczników obok siebie, co zapobiega nadmiernemu wzrostowi temperatury cewek.

FAQ

• Czy stycznik iCT50-20-40-230 posiada sterowanie ręczne? Ten konkretny model jest sterowany wyłącznie elektrycznie poprzez podanie napięcia na cewkę.
• Czy można go stosować w instalacjach trójfazowych? Tak, dzięki czterem stykom NO, stycznik może być wykorzystany do załączania odbiorników trójfazowych z dodatkowym torem neutralnym lub pomocniczym.
• Jaki jest stopień ochrony urządzenia? Urządzenie posiada stopień ochrony IP20 wewnątrz obudowy, co oznacza zabezpieczenie przed dostępem palcem do części pod napięciem.
