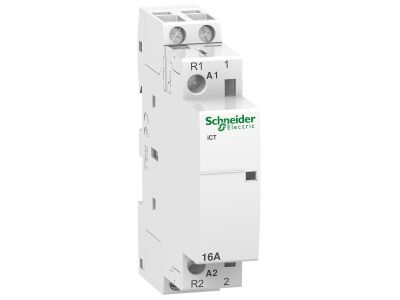

Stycznik modułowy ICT 16A 220-240V 60Hz 1NO+1NC, Acti 9 | A9C22615 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT serii Acti 9 o symbolu A9C22615 to kompaktowe urządzenie przeznaczone do zdalnego przełączania obwodów elektrycznych. Wyposażony w zestaw styków 1NO+1NC oraz prąd znamionowy 16 A zapewnia bezpieczną pracę w instalacjach o znacznym obciążeniu, bez ryzyka przegrzania styków. Dodatkowo optyczny wskaźnik stanu styków ułatwia szybką diagnostykę bez konieczności demontażu.

• Prąd znamionowy 16 A: Umożliwia bezpieczne sterowanie obwodami o prądzie do 16 A, co przekłada się na szerokie spektrum zastosowań przy jednoczesnej ochronie przed przeciążeniami.
• Styki 1NO+1NC (jeden normalnie otwarty, jeden normalnie zamknięty): Zapewniają elastyczność w projektowaniu układów sterowania – możliwość realizacji zarówno załączania, jak i rozłączania obwodu w zależności od potrzeb.
• Optyczny wskaźnik stanu styków: Widoczny na obudowie element informuje o stanie pracy stycznika, co ułatwia serwis i diagnostykę bez ingerencji w instalację.
• Możliwość rozbudowy o styki pomocnicze: Umożliwia rozszerzenie funkcjonalności układu sterowania bez konieczności wymiany całego urządzenia.
• Montaż na szynie DIN i stopień ochrony IP20 (IP40 w obudowie): Szybka instalacja w rozdzielnicy oraz odporność na dostęp ciał stałych – idealne do zastosowań w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Stycznik modułowy ICT Acti 9 jest zgodny z normą IEC/EN 61095, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych oraz w automatyce budynkowej. Posiada certyfikat CE, gwarantujący zgodność z wymogami Unii Europejskiej.

Zastosowanie

Stycznik modułowy ICT 16A 1NO+1NC sprawdza się wszędzie tam, gdzie wymagane jest zdalne załączanie i wyłączanie odbiorników. Dzięki kompaktowej budowie i niskiej liczbie cykli (maks. 100 operacji dziennie) jest szczególnie zalecany do aplikacji o umiarkowanej częstotliwości przełączeń.

• Sterowanie małymi silnikami (wentylatory, miksery) w systemach HVAC i klimatyzacji.
• Zdalne przełączanie układów ogrzewania i wentylacji – kompatybilny z pomocniczymi urządzeniami Acti 9.
• Impulsowe sterowanie stycznikami w instalacjach automatyki budynkowej (oświetlenie, rolety).
• Zastosowania w szafach sterowniczych, gdzie wymagany jest sygnalizacja stanu styków za pomocą wskaźnika optycznego.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową instalacji (zalecany przekrój wg dokumentacji producenta). Podczas dokręcania zacisków stosuj się do momentu dokręcania podanego w instrukcji – nie przekraczaj go, aby uniknąć uszkodzenia styków.

FAQ

• Czy stycznik posiada podświetlenie / sygnalizację LED? Stycznik wyposażono w optyczny wskaźnik stanu styków – widoczny mechaniczny znacznik w okienku obudowy, który nie wymaga zasilania. Nie jest to podświetlenie LED, ale umożliwia szybkie sprawdzenie czy styki są w pozycji załączonej czy rozłączonej.
• Jaki stopień ochrony ma to urządzenie? Podany stopień ochrony wynosi IP20, a po umieszczeniu w obudowie zewnętrznej – IP40.
• Jakie są tryby pracy styków? Stycznik ma jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Tryb pracy zależy od stanu cewki – przy braku napięcia styk NC jest zwarty, a NO rozwarty; po podaniu napięcia styki zmieniają stan.
