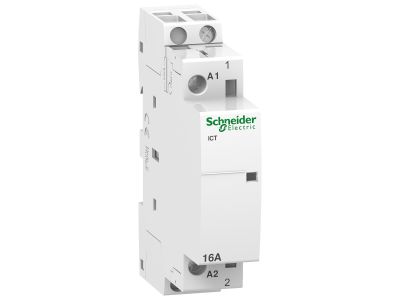

Stycznik modułowy Acti9 iCT50-16-10-48 16A 1NO 50Hz 48 VAC | A9C22211 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy Acti9 iCT50-16-10-48 (symbol A9C22211) to urządzenie zdalnego sterowania zaprojektowane do przełączania obciążeń oświetleniowych, małych silników oraz systemów HVAC. Dzięki prądowi znamionowemu 16 A i wytrzymałości elektrycznej do 100 000 cykli (AC-7A/AC-1) zapewnia bezpieczną i długotrwałą pracę bez ryzyka przegrzania styków. Montowany na szynie DIN, z optycznym wskaźnikiem stanu styków wyjściowych i możliwością rozbudowy o styki pomocnicze.

• Prąd znamionowy 16 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Wytrzymałość elektryczna do 100 000 cykli (AC-7A/AC-1) i 30 000 cykli (AC-7C, AC-3, AC-5A, AC-5B): Gwarantuje długą żywotność w różnych kategoriach obciążenia – od oświetlenia po silniki.
• Optyczny wskaźnik stanu styków wyjściowych: Pozwala na szybką wizualną kontrolę, czy styk jest zwarty, co ułatwia diagnostykę bez demontażu.
• Możliwość rozbudowy o styki pomocnicze: Zwiększa funkcjonalność w złożonych układach sterowania, np. do sygnalizacji czy kaskadowania.
• Montaż na szynie DIN i stopień ochrony IP20 (IP40 w obudowie): Łatwa instalacja w rozdzielnicach, a w osłonie odporność na pył i wilgoć.

Zgodność z Normami

Produkt jest zgodny z normą IEC/EN 61095, co potwierdza jego przydatność do zastosowań w sterowaniu obciążeniami domowymi i przemysłowymi. Posiada certyfikat CE.

Zastosowanie

Stycznik iCT50 został opracowany do zdalnego przełączania różnego rodzaju odbiorników w instalacjach elektrycznych. Idealnie sprawdza się w następujących scenariuszach:

• Zdalne sterowanie oświetleniem wewnętrznym i zewnętrznym, w tym układami schodowymi i automatycznym załączaniem.
• Przełączanie małych silników (wentylatory, miksery) w aplikacjach HVAC oraz systemach wentylacji.
• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi w systemach ogrzewania i klimatyzacji.
• Kompatybilność z pomocniczymi urządzeniami sterującymi Acti9 umożliwia integrację w rozproszonych systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 16 A. W przypadku instalacji w obudowie zapewniającej IP40, należy przestrzegać zaleceń producenta obudowy.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? Stycznik wyposażony jest w optyczny wskaźnik stanu styków wyjściowych, który informuje o stanie zestyku (zwarty/rozwarty) – nie jest to podświetlenie LED, lecz mechaniczny wskaźnik.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20 dla samego urządzenia (ochrona przed dostępem palcami i ciałami stałymi >12,5 mm) oraz IP40 po zamontowaniu w obudowie (ochrona przed cząstkami >1 mm). Nie jest przystosowany do pracy w wilgotnych pomieszczeniach bez osłony.
• Jaki tryb pracy styku – czy jest to styk normalnie otwarty (NO)? Tak, stycznik posiada jeden styk normalnie otwarty (1NO), co oznacza, że obwód jest zamknięty tylko po załączeniu napięcia sterującego.
