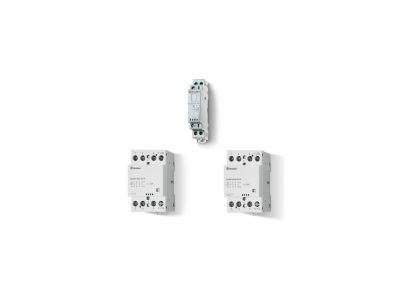

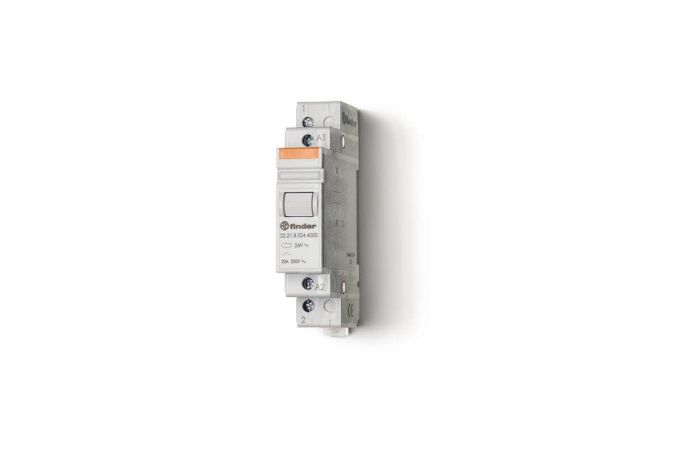

Stycznik modułowy 25A 2Z 24V AC/DC, wskaźnik zadziałania + LED, styk AgSnO2 | 22.32.0.024.4320 Finder

Opis i Kluczowe Cechy

Stycznik modułowy FINDER o numerze katalogowym 22.32.0.024.4320 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego sterowania obciążeniami w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A przy konfiguracji dwóch zestyków zwiernych (2Z). Kluczowym atutem tego modelu jest zastosowanie specjalistycznego materiału styków AgSnO2 (tlenek cyny srebrowej), który wykazuje wyjątkową odporność na zgrzewanie przy wysokich prądach szczytowych, co czyni go idealnym wyborem do załączania nowoczesnych systemów oświetleniowych, w tym lamp LED oraz obciążeń o charakterze indukcyjnym i pojemnościowym.

• Kompaktowa konstrukcja: Szerokość modułu wynosi zaledwie 17,5 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Uniwersalne zasilanie: Cewka stycznika przystosowana jest do napięcia 24V AC/DC, a wbudowany warystor ochronny zabezpiecza układ przed przepięciami.
• Wizualizacja stanu pracy: Podwójny system sygnalizacji – mechaniczny wskaźnik zadziałania oraz dioda LED – umożliwia błyskawiczną diagnostykę statusu urządzenia.
• Trwałość: Możliwość pracy ciągłej zarówno dla cewki, jak i zestyków, gwarantuje niezawodność w wymagających cyklach pracy.
• Bezpieczeństwo: Zastosowana bezpieczna separacja oraz zwiększona izolacja pomiędzy obwodem sterującym (cewką) a obwodem wykonawczym (zestykami) podnosi standard ochrony instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy PN-EN 61095:2009, określającej parametry dla styczników instalacyjnych elektromechanicznych do użytku domowego i podobnego. Dodatkowo, urządzenie jest certyfikowane do zastosowań w sektorze kolejowym, spełniając normę PN-EN 45545-2 + A1:2016 w zakresie właściwości palnych materiałów. Montaż odbywa się na standardowej szynie DIN 35 mm zgodnie z wytycznymi PN-EN 60715.

Zastosowanie

Dzięki unikalnym właściwościom styków AgSnO2, stycznik FINDER 22.32.0.024.4320 znajduje szerokie zastosowanie w miejscach, gdzie występują duże prądy rozruchowe. Jest rekomendowany do sterowania oświetleniem LED, lampami wyładowczymi oraz systemami ogrzewania elektrycznego. Doskonale sprawdza się w automatyce budynkowej, systemach sterowania roletami, a także w wymagających aplikacjach kolejowych i przemysłowych, gdzie niezawodność przełączania przy napięciu sterowniczym 24V jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN 35 mm. Dzięki modułowej budowie, stycznik można łatwo rozbudować o opcjonalne styki pomocnicze (w konfiguracji 1Z+1R lub 2Z), które montuje się szybko z boku głównego modułu. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przewody zasilające cewkę (24V AC/DC) oraz przewody torów głównych powinny być dobrane zgodnie z obciążeniem prądowym 25 A.

FAQ

• Czy ten stycznik nadaje się do sterowania oświetleniem LED? Tak, materiał styków AgSnO2 jest dedykowany do obciążeń o wysokim prądzie szczytowym, co jest charakterystyczne dla zasilaczy LED.
• Czy urządzenie posiada zabezpieczenie cewki? Tak, stycznik wyposażony jest w zintegrowany warystor ochronny, który niweluje przepięcia powstające przy sterowaniu cewką.
• Czy mogę zamontować dodatkowe styki sygnalizacyjne? Tak, konstrukcja pozwala na boczny montaż modułowych styków pomocniczych w opcjach 1Z+1R lub 2Z.
• Czy stycznik może pracować przy napięciu stałym (DC)? Tak, cewka jest uniwersalna i pracuje poprawnie zarówno przy napięciu 24V AC, jak i 24V DC.
