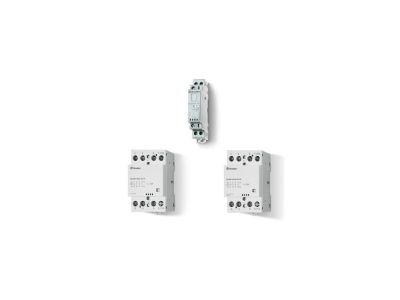

Stycznik modułowy 2 zwierne 25A wskaźnik zadziałania + LED, 17,5mm, 230VAC/DC | 22.32.0.230.4320 Finder

Opis i Kluczowe Cechy

Stycznik modułowy FINDER z serii 22.32 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wymagających systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznej mocy. Wykorzystanie innowacyjnego materiału zestyków AgSnO2 (tlenek cyny srebra) sprawia, że produkt jest dedykowany do załączania lamp i odbiorników generujących wysokie prądy udarowe w momencie rozruchu.

• Kompaktowa konstrukcja: Szerokość modułowa wynosząca zaledwie 17,5 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Uniwersalne zasilanie: Cewka przystosowana do pracy z napięciem 230V AC/DC, wyposażona w warystor ochronny minimalizujący przepięcia.
• Podwójna przerwa zestykowa: Zestyki zwierne z przerwą wynoszącą co najmniej 3 mm gwarantują skuteczną izolację obwodu.
• Pełna diagnostyka: Podwójny wskaźnik zadziałania – mechaniczny oraz dioda LED – umożliwia błyskawiczną weryfikację stanu pracy urządzenia.
• Tryby pracy: Zintegrowany przełącznik AUTO-ON-OFF pozwala na ręczne wymuszenie stanu zestyków, co jest nieocenione podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy PN-EN 61095:2009, która definiuje parametry dla styczników instalacyjnych do zastosowań domowych i podobnych. Dodatkowo, dzięki zastosowaniu materiałów o wysokiej odporności ogniowej, stycznik jest zgodny z normą PN-EN 45545-2 + A1:2016, co dopuszcza go do wymagających aplikacji kolejowych. Bezpieczna separacja oraz zwiększona izolacja pomiędzy obwodem cewki a zestykami podnoszą poziom ochrony przeciwporażeniowej całego systemu.

Zastosowanie

Dzięki unikalnym właściwościom materiału AgSnO2, stycznik FINDER 22.32.0.230.4320 doskonale sprawdza się w sterowaniu nowoczesnym oświetleniem LED, lampami wyładowczymi oraz systemami ogrzewania elektrycznego. Jest idealnym wyborem do sterowania silnikami o małej mocy oraz w układach automatyki, gdzie wymagana jest praca ciągła zarówno cewki, jak i zestyków. Możliwość rozbudowy o modułowe styki pomocnicze (1Z+1R lub 2Z) montowane z boku urządzenia pozwala na łatwą integrację z systemami monitoringu i sygnalizacji.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm zgodnie z normą PN-EN 60715. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania odpowiada parametrom cewki (230V AC/DC). Zaleca się stosowanie odpowiednich tulejek zaciskowych na przewodach, aby zapewnić trwały i pewny styk elektryczny. Dzięki kompaktowej obudowie o szerokości 17,5 mm, stycznik można montować w rzędzie z innymi aparatami modułowymi, zachowując przejrzystość instalacji wewnątrz rozdzielnicy.

FAQ

• Czy stycznik może pracować bez przerwy? Tak, konstrukcja cewki oraz zestyków została zoptymalizowana pod kątem pracy ciągłej, co eliminuje ryzyko przegrzania przy długotrwałym załączeniu.
• Do czego służy przełącznik AUTO-ON-OFF? Pozwala on na manualne sterowanie stanem stycznika. Tryb ON wymusza zamknięcie zestyków, OFF ich otwarcie, a AUTO przywraca sterowanie sygnałem z cewki.
• Czy materiał AgSnO2 jest lepszy od standardowych zestyków? Tak, tlenek cyny srebra charakteryzuje się wyższą odpornością na zgrzewanie przy dużych prądach szczytowych, co znacząco wydłuża żywotność urządzenia przy obciążeniach indukcyjnych i pojemnościowych.
