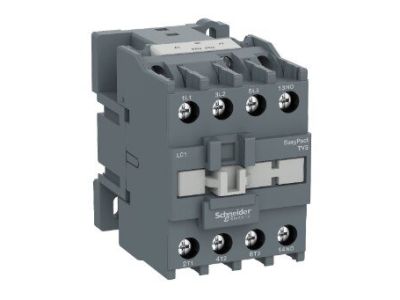

Stycznik mocy TVS Easy TeSys Control 6A 3P 2,2KW 230V AC 1NO AC-3 zaciski śrubowe | LC1E0610P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control, symbol LC1E0610P7, to 3-biegunowy stycznik przeznaczony do sterowania silnikami o mocy do 2,2 kW przy 440 V. Prąd znamionowy 6 A w kategorii AC-3 gwarantuje bezpieczne łączenie obwodów silnikowych bez ryzyka przegrzania styków. Cewka sterująca 230 V AC 50/60 Hz umożliwia bezpośrednie zasilanie z typowej sieci oświetleniowej. Wbudowany styk pomocniczy 1NO oraz zaciski śrubowe ułatwiają integrację i okablowanie. Szerokość 45 mm pozwala na montaż w standardowych rozdzielnicach, oszczędzając miejsce.

• Prąd znamionowy 6 A (AC-3): Bezpieczne załączanie i wyłączanie silników o średnim obciążeniu, bez przekroczenia dopuszczalnej temperatury styków.
• Moc silnika 2,2 kW przy 440 V: Idealny do sterowania trójfazowymi silnikami indukcyjnymi w instalacjach przemysłowych i budynkowych.
• Cewka 230 V AC 50/60 Hz: Łatwe sterowanie napięciem sieciowym, kompatybilność z popularnymi przekaźnikami i PLC.
• Wbudowany styk pomocniczy 1NO: Umożliwia sygnalizację stanu załączenia lub realizację funkcji blokad bez dodatkowych modułów.
• Szerokość 45 mm i zaciski śrubowe: Kompaktowa obudowa oraz pewne, trwałe połączenia przewodów – oszczędność miejsca i łatwy montaż.

Zgodność z Normami

Stycznik LC1E0610P7 posiada certyfikaty zgodności z międzynarodowymi normami IEC, CCC oraz EAC. Oznaczenie Green Premium potwierdza spełnienie wymogów dyrektyw RoHS i REACH. Produkt przeznaczony do kategorii użytkowania AC-3, zapewniający niezawodność w standardowych zastosowaniach silnikowych.

Zastosowanie

Stycznik Easy TeSys Control sprawdza się w instalacjach sterowania silnikami i odbiornikami o charakterze indukcyjnym oraz rezystancyjnym. Dzięki kompaktowej budowie i uniwersalnym zaciskom znajduje zastosowanie w szafach sterowniczych i rozdzielnicach.

• Sterowanie trójfazowymi silnikami asynchronicznymi (pompy, wentylatory, sprężarki) o mocy do 2,2 kW.
• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki czy piece w obwodach 3-fazowych.
• Współpraca z przekaźnikami termicznymi i układami PLC w automatyce budynkowej i przemysłowej.
• Sygnalizacja stanu pracy za pomocą wbudowanego styku pomocniczego 1NO.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 6 A zgodnie z normami instalacyjnymi. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Stycznik może pracować w temperaturze otoczenia od -5°C do 55°C oraz na wysokości do 3000 m n.p.m. bez obniżania parametrów.

FAQ

• Czy stycznik ma podświetlenie? Producent nie przewidział podświetlenia w tym modelu. Stan załączenia można monitorować za pomocą wbudowanego styku pomocniczego 1NO lub zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20. W przypadku pracy w trudnych warunkach należy zastosować dodatkową osłonę.
• Jaka jest maksymalna częstotliwość łączeń? Stycznik umożliwia do 1800 cykli na godzinę, co zapewnia wysoką dynamikę w aplikacjach automatyki wymagających częstego przełączania.
