Stycznik mocy TVS Easy TeSys Control 50A 3P 22KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1E50P7 Schneider Electric

Opis i Kluczowe Cechy

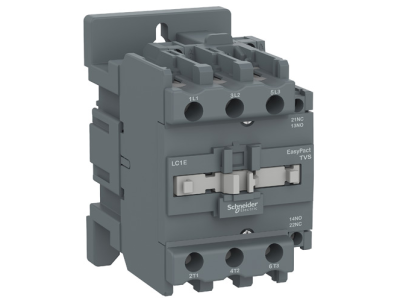

Trójbiegunowy stycznik mocy TVS Easy TeSys Control (symbol LC1E50P7) przeznaczony do sterowania silnikami elektrycznymi. Prąd znamionowy 50 A w kategorii AC-3 zapewnia bezpieczną pracę przy obciążeniach silnikowych do 22 kW (przy 230 V) lub 30 kW (przy 440 V), bez ryzyka przegrzania styków. Cewka zasilana napięciem 230 V AC (50/60 Hz) umożliwia wygodne sterowanie bezpośrednio z instalacji oświetleniowej. Wbudowane styki pomocnicze 1NO+1NC eliminują potrzebę stosowania dodatkowych modułów. Szerokość 75 mm ułatwia zabudowę w rozdzielnicy.

• Prąd znamionowy AC-3: 50 A: Gwarantuje niezawodne łączenie silników o znacznym poborze prądu, minimalizując ryzyko uszkodzenia styków.
• Moc silnika do 22 kW (230 V) / 30 kW (440 V): Pozwala na sterowanie szerokiej gamy maszyn przemysłowych bez obniżania parametrów.
• Wbudowane styki pomocnicze 1NO+1NC: Umożliwiają realizację sygnalizacji stanu i samopodtrzymania bez konieczności zakupu dodatkowych akcesoriów.
• Częstotliwość łączeniowa do 1200 cykli/h: Zapewnia wysoką dyspozycyjność w aplikacjach wymagających częstego załączania.
• Trwałość elektryczna 0,9 mln cykli (AC-3) i mechaniczna 5 mln cykli: Przekłada się na długą żywotność i niskie koszty eksploatacji.

Zgodność z Normami

Stycznik posiada certyfikaty IEC, CCC i EAC, potwierdzające zgodność z międzynarodowymi wymaganiami bezpieczeństwa i funkcjonalności. Produkt objęty jest programem Green Premium (zgodność z RoHS i REACH), co gwarantuje pełną transparentność w zakresie substancji chemicznych i wpływu na środowisko.

Zastosowanie

Stycznik TVS Easy TeSys Control LC1E50P7 znajduje zastosowanie w układach sterowania silnikami oraz automatyce budynkowej i przemysłowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi (m.in. pomp, wentylatorów, sprężarek).
• Załączanie odbiorników rezystancyjnych (np. grzałek) w instalacjach przemysłowych.
• Realizacja impulsów sterujących dla przekaźników, styczników nadrzędnych oraz wejść PLC.
• Sygnalizacja stanu pracy i alarmów w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju dobranym do prądu obciążenia. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Urządzenie zachowuje pełną znamionową wydajność do wysokości 3000 m n.p.m. oraz w zakresie temperatur od -5°C do 55°C.

FAQ

• Czy stycznik ma wbudowane styki pomocnicze? Tak, w standardowym wyposażeniu znajduje się jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co ułatwia realizację typowych układów sterowania bez dodatkowych modułów.
• Jakie napięcie jest wymagane do zasilenia cewki? Cewka przystosowana jest do napięcia 230 V AC 50/60 Hz. Nie należy zasilać jej napięciem stałym lub o innej częstotliwości.
• Czy stycznik można montować na szynie DIN? Tak, konstrukcja przewiduje montaż na standardowej szynie TH35 (DIN). Producent deklaruje możliwość pracy bez obniżania wartości znamionowych na wysokości do 3000 m n.p.m.
