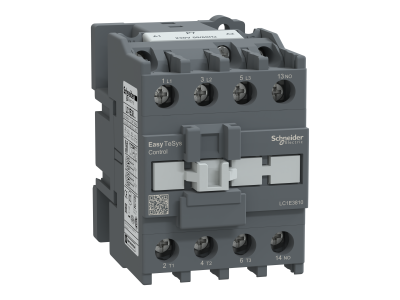

Stycznik mocy TVS Easy TeSys Control 38A 3P 18,5KW 230V AC AC-3 zaciski śrubowe | LC1E3810P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o numerze katalogowym LC1E3810P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokich standardów wydajności. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 38 A, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 440 V w kategorii użytkowania AC-3. Wyposażenie w cewkę sterującą na napięcie 230 V AC o częstotliwości 50/60 Hz sprawia, że jest to komponent uniwersalny, idealnie wpisujący się w standardy europejskich sieci elektroenergetycznych.

• Wysoka trwałość: Urządzenie oferuje imponującą trwałość mechaniczną na poziomie 8 milionów cykli oraz trwałość elektryczną wynoszącą 0,9 miliona cykli dla kategorii AC-3, co minimalizuje przestoje serwisowe.
• Wydajność łączeniowa: Możliwość pracy z częstotliwością do 1800 cykli na godzinę pozwala na zastosowanie w dynamicznych układach automatyki.
• Zintegrowany styk pomocniczy: Wbudowany styk 1NO (normalnie otwarty) ułatwia realizację układów podtrzymania lub sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych modułów.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 56 mm pozwala na oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania i pełną kompatybilność z systemami przemysłowymi. Stycznik posiada certyfikację IEC, CCC oraz EAC, co potwierdza jego wysoką jakość wykonania. Dodatkowo, urządzenie jest zgodne z proekologiczną strategią Green Premium, spełniając wymagania dyrektyw RoHS oraz rozporządzenia REACH, co czyni go wyborem odpowiedzialnym środowiskowo.

Zastosowanie

Stycznik LC1E3810P7 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowany przede wszystkim do sterowania pracą silników asynchronicznych klatkowych, ale doskonale sprawdza się również w układach ogrzewania, wentylacji (HVAC) oraz w sterowaniu oświetleniem o dużym poborze mocy. Dzięki odporności na trudne warunki pracy w zakresie temperatur od -5°C do 55°C, może być stosowany w większości standardowych szaf sterowniczych bez konieczności stosowania dodatkowego chłodzenia wymuszonego.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (TS35). Solidne zaciski śrubowe zapewniają pewne połączenie przewodów zasilających i sterowniczych, co jest kluczowe dla uniknięcia awarii spowodowanych poluzowaniem styków pod wpływem drgań. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić optymalną powierzchnię styku. Urządzenie zachowuje swoje parametry znamionowe przy montażu na wysokościach do 3000 m n.p.m., co pozwala na jego instalację w obiektach położonych w terenach górskich bez konieczności obniżania parametrów prądowych.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie wbudowany jeden styk pomocniczy zwierny (1NO).
• Jakie jest napięcie sterowania cewki? Cewka sterująca jest przystosowana do napięcia 230 V AC (prąd przemienny) o częstotliwości 50/60 Hz.
• Czy urządzenie można montować na szynie montażowej? Tak, stycznik jest w pełni kompatybilny ze standardową szyną DIN 35 mm.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 440 V w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 18,5 kW.
