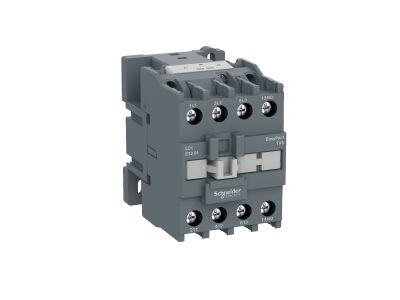

Stycznik mocy TVS Easy TeSys Control 32A 3P 15KW 230V AC 1NO AC-3 zaciski śrubowe | LC1E3210P7 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1119333

EAN

3606480894701

Kod Producenta

LC1E3210P7

Stycznik mocy TVS Easy TeSys Control 32A 3P 15KW 230V AC 1NO AC-3 zaciski śrubowe

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik mocy TVS Easy TeSys Control o symbolu LC1E3210P7 to trójbiegunowe urządzenie przeznaczone do sterowania silnikami i odbiornikami w instalacjach przemysłowych. Prąd znamionowy 32 A oraz moc silnika 15 kW przy 440 V AC gwarantują wydajną i bezpieczną pracę w obciążonych obwodach. Cewka sterująca 230 V AC (50/60 Hz) umożliwia bezpośrednie podłączenie do typowych obwodów sterowania, a wbudowany styk pomocniczy 1NO rozszerza funkcjonalność układu. Szerokość 56 mm ułatwia montaż w rozdzielnicach modułowych.

Prąd znamionowy 32 A w kategorii AC-3: pewne łączenie silników indukcyjnych bez ryzyka przegrzania styków, nawet przy częstych rozruchach.
Moc silnika 15 kW przy 440 V AC: obsługa wymagających napędów w warunkach przemysłowych.
Cewka 230 V AC (50/60 Hz): kompatybilna z powszechnie stosowanymi napięciami sterowania, upraszcza projektowanie układów.
Wbudowany styk pomocniczy 1NO: umożliwia sygnalizację stanu lub współpracę z przekaźnikami/PLC bez dodatkowych akcesoriów.
Trwałość mechaniczna 8 milionów cykli i elektryczna 1 milion cykli (AC-3): długa żywotność eksploatacyjna, redukcja kosztów serwisu.
Szerokość 56 mm – montaż na szynie DIN: oszczędność miejsca w rozdzielnicy i łatwa instalacja.

Zgodność z Normami

Stycznik LC1E3210P7 posiada certyfikaty IEC, CCC oraz EAC, potwierdzające zgodność z międzynarodowymi i regionalnymi wymaganiami dla aparatury łączeniowej. Produkt spełnia kryteria programu Green Premium (zgodność z RoHS i REACH), co zapewnia minimalny wpływ na środowisko.

Zastosowanie

Stycznik Easy TeSys Control znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie silników i innych odbiorników indukcyjnych. Sprawdzi się w układach automatyki przemysłowej i budynkowej.

Sterowanie silnikami trójfazowymi w maszynach, pompach, wentylatorach, sprężarkach – kategoria AC-3.
Kontrola obwodów oświetleniowych, grzewczych lub transformatorów – kategoria AC-1 (przy odpowiednim doborze prądu).
Współpraca z przekaźnikami, stycznikami pomocniczymi lub PLC w rozdzielnicach sterowniczych.
Zastosowania w szafach sterowniczych w przemyśle spożywczym, energetycznym, wodociągowym.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pozycji pionowej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Wysokość instalacji – do 3000 m n.p.m. bez obniżania parametrów.

FAQ

Czy stycznik posiada wbudowany styk pomocniczy? Tak, w standardzie montowany jest styk pomocniczy 1NO (normalnie otwarty), co pozwala na sygnalizację lub dodatkowe funkcje bez potrzeby stosowania bloków styków.
Jaka jest trwałość mechaniczna tego modelu? Deklarowana trwałość mechaniczna wynosi 8 milionów cykli, a elektryczna dla kategorii AC-3 – 1 milion cykli. Zapewnia to długą bezawaryjną pracę.
Czy stycznik może być montowany w pozycji dowolnej? Producent zaleca montaż w pozycji pionowej, jednak urządzenie może pracować w innych orientacjach – szczegółowe informacje znajdują się w karcie katalogowej.
