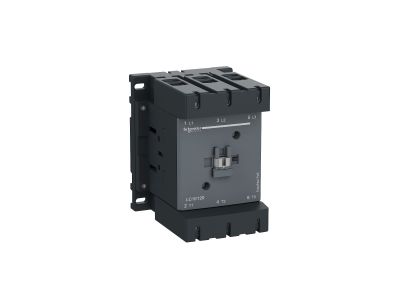

Stycznik mocy TeSys TVS AC3 120A 3P 1NO 1NC cewka 220V 50HZ | LC1E120M5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys TVS AC3 o symbolu LC1E120M5 to trzybiegunowe urządzenie przeznaczone do sterowania silnikami o prądzie znamionowym do 120 A (kategoria AC-3) i mocy 59 kW przy 440 V. Wyposażony w cewkę 220 V 50 Hz AC oraz wbudowane styki pomocnicze 1NO+1NC. Szerokość modułu 120 mm umożliwia montaż w standardowych rozdzielnicach na szynie DIN. Dzięki częstotliwości łączeniowej do 1200 cykli na godzinę sprawdza się w aplikacjach wymagających częstego załączania i wyłączania silników.

• Prąd znamionowy AC-3 120 A / moc 59 kW przy 440 V: zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Trwałość elektryczna 0,8 M cykli (AC-3) i mechaniczna 4 M cykli: gwarantuje długą żywotność urządzenia w warunkach intensywnej eksploatacji, redukując koszty wymiany i przestojów.
• Wbudowane styki pomocnicze 1NO+1NC: umożliwiają realizację sygnalizacji stanu stycznika lub załączanie dodatkowych obwodów sterowania bez konieczności stosowania zewnętrznych modułów.
• Szerokość 120 mm i montaż na szynie DIN TH35: ułatwia instalację w standardowych rozdzielnicach modułowych, oszczędzając miejsce i czas montażu.
• Praca w temperaturze od -5°C do 55°C: zachowanie pełnych parametrów w szerokim zakresie klimatycznym, bez obniżania wartości znamionowych do wysokości 3000 m n.p.m.

Zgodność z Normami

Stycznik LC1E120M5 posiada certyfikaty IEC, CCC oraz EAC, potwierdzające zgodność z międzynarodowymi i lokalnymi wymaganiami bezpieczeństwa i jakości. Ponadto spełnia wymogi dyrektywy Green Premium (RoHS/REACH), co gwarantuje ograniczenie substancji niebezpiecznych i ułatwia zarządzanie cyklem życia produktu.

Zastosowanie

Stycznik TeSys TVS dedykowany jest do sterowania silnikami indukcyjnymi w instalacjach przemysłowych i komercyjnych. Sprawdza się w aplikacjach wymagających niezawodnego łączenia obwodów o dużym prądzie rozruchowym zgodnie z kategorią AC-3.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników.
• Impulsowe załączanie i wyłączanie odbiorników w układach automatyki maszyn i linii produkcyjnych.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w rozdzielnicach sterowniczych.
• Zabezpieczenie i przełączanie obwodów silnikowych w systemach HVAC, napędach bram i wind.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 zgodnie z normą DIN EN 60715. Przekrój przewodów oraz moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Należy bezwzględnie upewnić się, że obwody sterownicze i zasilające są odłączone przed rozpoczęciem prac.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, model LC1E120M5 nie jest wyposażony w diodę LED ani neonówkę. Do sygnalizacji stanu załączenia można użyć oddzielnego modułu sygnalizacyjnego lub wykorzystać wbudowane styki pomocnicze NO/NC.
• Jaka jest trwałość elektryczna i mechaniczna? Trwałość elektryczna w kategorii AC-3 wynosi 0,8 miliona cykli, natomiast trwałość mechaniczna sięga 4 milionów cykli, co zapewnia wieloletnią eksploatację przy częstym łączeniu.
• W jakiej temperaturze otoczenia może pracować stycznik? Dopuszczalny zakres temperatur wynosi od -5°C do +55°C. Bez obniżania wartości znamionowych urządzenie może być stosowane do 3000 m n.p.m.
