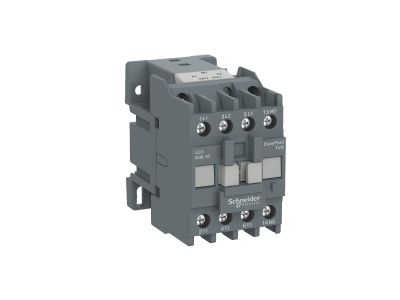

Stycznik mocy TeSys TVS 6A 3P 2,2KW 220V AC 1NO AC-3 zaciski śrubowe | LC1E0610M5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Control LC1E0610M5 to trójbiegunowy aparat przeznaczony do łączenia i rozłączania obwodów silnikowych oraz rezystancyjnych. Prąd znamionowy 6 A i moc 2,2 kW przy napięciu 440 V AC (kategoria AC-3) pozwalają bezpiecznie sterować silnikami o umiarkowanym obciążeniu. Cewka 220 V AC 50 Hz zapewnia kompatybilność z popularnymi sieciami sterowniczymi, a wbudowany styk pomocniczy 1NO umożliwia realizację sygnalizacji lub podtrzymania. Szerokość modułu wynosi 45 mm, co ułatwia montaż w rozdzielnicach na szynie DIN.

• Prąd znamionowy 6 A / moc 2,2 kW (AC-3, 440 V): Gwarantuje niezawodne przełączanie silników o mocy do 2,2 kW bez ryzyka przeciążenia styków.
• Wbudowany styk pomocniczy 1NO: Umożliwia podłączenie układu podtrzymania, sygnalizacji stanu załączenia lub przesyłanie informacji do sterownika PLC.
• Częstotliwość łączeniowa 1800 cykli na godzinę: Dedykowana do aplikacji o intensywnym cyklu pracy, takich jak proste linie produkcyjne czy automatyka maszyn.
• Trwałość łączeniowa 1,4 miliona cykli (AC-3) i mechaniczna 10 milionów cykli: Wysoka żywotność zapewnia długą bezawaryjną eksploatację bez konieczności częstej wymiany.
• Zakres temperatury pracy od -5°C do 55°C: Stabilne działanie w typowych warunkach przemysłowych i wewnątrz rozdzielnic.

Zgodność z Normami

Stycznik LC1E0610M5 posiada certyfikaty IEC, CCC oraz EAC, potwierdzające zgodność z międzynarodowymi wymaganiami dla aparatury łączeniowej. Produkt spełnia również kryteria programu Green Premium (RoHS/REACH), co oznacza ograniczenie substancji niebezpiecznych i pełną transparentność materiałową.

Zastosowanie

Stycznik TeSys TVS sprawdza się w układach sterowania silnikami oraz zarządzania odbiornikami w instalacjach przemysłowych i budynkowych. Dzięki kompaktowej obudowie i zaciskom śrubowym może być łatwo wkomponowany w istniejącą rozdzielnicę.

• Sterowanie silnikami asynchronicznymi 3-fazowymi o mocy do 2,2 kW (AC-3).
• Załączanie i wyłączanie odbiorników rezystancyjnych (grzałek, oświetlenia) w kategorii AC-1.
• Współpraca z przekaźnikami przeciążeniowymi oraz układami PLC do budowy szaf sterowniczych.
• Podtrzymanie stycznika za pomocą zestyku pomocniczego 1NO w instalacjach z przyciskami bistabilnymi.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (kwalifikacje min. E/ D) przy bezwzględnie odłączonym napięciu. Stycznik przeznaczony jest do mocowania na szynie DIN TH35 (35 mm). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu obciążenia (zalecany min. 1,5 mm² dla obwodów sterowniczych). Urządzenie może pracować bez obniżania parametrów do wysokości 3000 m n.p.m.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, model LC1E0610M5 nie jest wyposażony w diodę sygnalizacyjną. W razie potrzeby wizualnej sygnalizacji stanu należy zastosować zewnętrzną lampkę lub moduł LED (dostępny osobno).
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo w aparaturze modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem). Bez dodatkowej osłony nie jest odporny na wilgoć ani kurz.
• W jakiej kategorii pracy działa styk główny? Styk główny przeznaczony jest do pracy w kategorii AC-3 (sterowanie silnikami klatkowymi – załączanie, wyłączanie pod obciążeniem) oraz AC-1 (obciążenia rezystancyjne). Szczegółowe parametry łączeniowe są podane dla AC-3.
