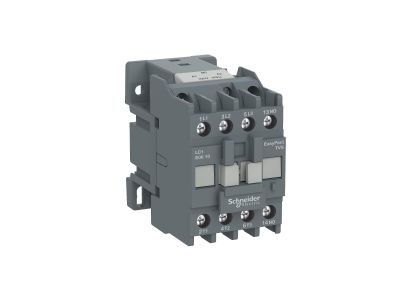

Stycznik mocy TeSys TVS 18A 3P 7,5KW 220V AC 1NO AC-3 zaciski śrubowe | LC1E1810M5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys TVS (z rodziny Easy TeSys Control) o symbolu LC1E1810M5 to 3-biegunowe urządzenie przeznaczone do łączenia obwodów silnikowych. Prąd znamionowy 18 A oraz moc 7,5 kW (9 kW przy 440 V) zapewniają bezpieczną i niezawodną pracę w zastosowaniach przemysłowych. Cewka zasilana napięciem 220 V AC 50 Hz umożliwia wygodne sterowanie, a wbudowany styk pomocniczy 1NO rozszerza funkcjonalność układu. Szerokość modułu 45 mm ułatwia montaż w standardowych rozdzielnicach na szynie DIN.

• Prąd znamionowy 18 A w kategorii AC-3: Gwarantuje bezpieczne łączenie silników o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas częstych załączeń.
• Styk pomocniczy 1NO (wbudowany): Umożliwia sygnalizację stanu stycznika lub realizację dodatkowych funkcji sterowania bez konieczności montażu zewnętrznych bloków styków.
• Trwałość elektryczna 1,2 miliona cykli (AC-3) i mechaniczna 10 milionów cykli: Zapewnia długą żywotność urządzenia w aplikacjach o dużej liczbie łączeń, redukując koszty eksploatacji.
• Częstotliwość łączeniowa do 1800 cykli na godzinę: Pozwala na pracę w układach wymagających szybkich i powtarzalnych załączeń, np. w liniach produkcyjnych.
• Szeroki zakres temperatury pracy (-5°C do 55°C) i montaż bez obniżania parametrów do 3000 m n.p.m.: Zapewnia niezawodność w różnych warunkach środowiskowych oraz instalacjach na dużych wysokościach.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC, CCC oraz EAC. Produkt spełnia również wymogi programu Green Premium (zgodność z dyrektywami RoHS i REACH), co potwierdza jego ekologiczny profil i bezpieczeństwo dla środowiska.

Zastosowanie

Stycznik mocy LC1E1810M5 dedykowany jest do profesjonalnych instalacji przemysłowych i budynkowych, gdzie wymagane jest niezawodne łączenie obciążeń silnikowych i rezystancyjnych. Dzięki kompaktowej budowie i prostemu montażowi znajduje zastosowanie w:

• Sterowaniu silnikami trójfazowymi (wentylatory, pompy, sprężarki) w kategorii AC-3.
• Zdalnym załączaniu i wyłączaniu odbiorników w szafach sterowniczych oraz rozdzielnicach.
• Impulsowym sterowaniu przekaźników, styczników nadrzędnych lub wejść PLC.
• Automatyce budynkowej (np. załączanie oświetlenia, systemów HVAC) przy użyciu sygnałów z central sterujących.

Wskazówki Montażowe

Montaż oraz obsługa stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Momenty dokręcania zacisków śrubowych oraz dobór przekroju przewodów muszą być zgodne z dokumentacją techniczną producenta i obowiązującymi normami. Należy zapewnić odpowiednią wentylację oraz nie przekraczać dopuszczalnych temperatur otoczenia.

FAQ

• Jakie napięcie cewki ma stycznik LC1E1810M5? Cewka przystosowana jest do napięcia 220 V AC 50 Hz. Do sterowania zaleca się zastosowanie przełączników lub przycisków o odpowiednim napięciu znamionowym.
• Czy stycznik posiada wbudowany styk pomocniczy? Tak, w standardzie wyposażony jest w jeden styk pomocniczy zwierny (1NO), który może być używany do sygnalizacji lub realizacji dodatkowych funkcji sterowania.
• Jaki stopień ochrony ma to urządzenie? W danych producenta nie określono konkretnego stopnia ochrony. Stycznik przeznaczony jest do montażu w obudowie rozdzielnicy lub szafy sterowniczej; typowo stosuje się IP20 dla części wewnętrznych, a stopień ochrony całej instalacji zależy od zastosowanej obudowy.
