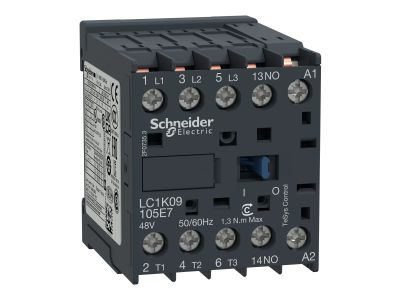

Stycznik mocy TeSys K 9A 3P 4KW 48V AC 1NO AC-3 zaciski śrubowe | LC1K09105E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys K firmy Schneider Electricder Electric (symbol LC1K09105E7) to trzybiegunowy stycznik o prądzie znamionowym 9A w kategorii AC-3, przystosowany do napięcia cewki 48 V AC. Dzięki mocy łączeniowej 4 kW oraz wyposażeniu w jeden styk pomocniczy NO i zaciski śrubowe zapewnia niezawodne sterowanie silnikami indukcyjnymi w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 9A (AC-3): bezpieczna praca w obwodach sterowania silnikami o średnim obciążeniu, bez ryzyka przegrzania styków.
• Napięcie cewki 48 V AC: kompatybilność z niskonapięciowymi systemami sterowania, wygoda w instalacjach z oddzielnym zasilaniem sterowniczym.
• Kategoria użytkowania AC-3: optymalizacja łączenia silników indukcyjnych z wirnikiem klatkowym – wysoka trwałość łączeniowa przy rozruchu i wyłączaniu pod obciążeniem.
• Styk pomocniczy 1NO: możliwość sygnalizacji stanu załączenia, sterowania dodatkowymi przekaźnikami lub przekazania informacji do systemu PLC.
• Zaciski śrubowe: pewne i łatwe połączenie przewodów, odporność na wibracje i długoterminowa stabilność połączeń.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami dla aparatury łączeniowej niskiego napięcia. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje zgodność z obowiązującymi przepisami.

Zastosowanie

Stycznik TeSys K jest przeznaczony do wszystkich typów rozruszników – liniowych, nawrotnych, przełączników gwiazda/trójkąt oraz sterowania poprzez autotransformator. Sprawdza się w aplikacjach wymagających częstego łączenia silników.

• Sterowanie silnikami indukcyjnymi w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Rozruszniki nawrotne i przełączniki gwiazda/trójkąt w instalacjach przemysłowych.
• Impulsowe sterowanie za pośrednictwem przekaźników, PLC lub systemów automatyki budynkowej.
• Sygnalizacja stanu pracy urządzeń z wykorzystaniem styku pomocniczego NO.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat przeznaczony jest do montażu na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki zwarciowe w instalacji.

FAQ

• Jakie napięcie cewki ma stycznik LC1K09105E7? Cewka przystosowana jest do napięcia 48 V AC – należy zapewnić stabilne zasilanie sterownicze o tej wartości.
• Do czego służy kategoria AC-3? Kategoria AC-3 oznacza, że stycznik jest zoptymalizowany do łączenia silników indukcyjnych – może załączać i wyłączać silnik pod obciążeniem, co jest typowe dla rozruszników.
• Czy stycznik ma dodatkowe styki pomocnicze? W standardzie wyposażony jest w jeden styk pomocniczy zwierny (1NO). W razie potrzeby można do niego dołączyć moduły rozszerzające styków, dostępne w ofercie.
