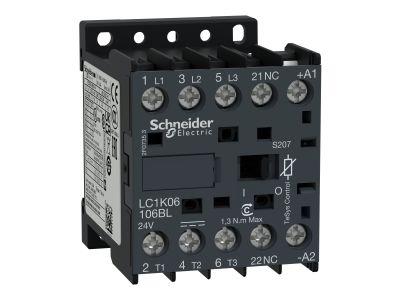

Stycznik mocy TeSys K 6A 3P 2,2KW 24V DC 1NO AC-3 zaciski oczkowo-pierścieniowe | LC1K06106BLS207 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys K o symbolu LC1K06106BLS207 to kompaktowe urządzenie przeznaczone do sterowania silnikami i odbiornikami w kategorii użytkowania AC-3. Wyposażony w trzy bieguny główne (3NO) oraz jeden styk pomocniczy 1NO, zapewnia prąd znamionowy 6 A i napięcie cewki 24 V DC. Dzięki wymiarom 58 x 45 x 57 mm (wys. x szer. x gł.) umożliwia montaż zarówno na szynie DIN, jak i na płycie, co daje elastyczność instalacyjną w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 6 A (kategoria AC-3): bezpieczna praca przy sterowaniu silnikami o mocy do 2,2 kW, bez ryzyka przeciążenia styków.
• Cewka 24 V DC: niskonapięciowe sterowanie idealne do układów automatyki przemysłowej i systemów PLC.
• Zaciski oczkowo-pierścieniowe: pewne i trwałe połączenie przewodów, odporne na wibracje w aplikacjach przemysłowych.
• Stopień ochrony IP20: ochrona przed przypadkowym dotknięciem części czynnych, zgodna z wymogami VDE 0106 – bezpieczny montaż w rozdzielnicach.
• Temperatura pracy do 50°C na wysokości 2000 m: stabilna wydajność nawet w trudnych warunkach środowiskowych bez konieczności deratingu.

Zgodność z Normami

Stycznik spełnia wymagania norm kolejowych oraz posiada certyfikat zgodności z VDE 0106 w zakresie ochrony przeciwporażeniowej (IP20). Produkt oznaczony jest znakiem CE i kwalifikuje się do programu Green Premium, co potwierdza zgodność z dyrektywami RoHS i REACH oraz pełną przejrzystość informacji o wpływie na środowisko.

Zastosowanie

Dzięki kategorii AC-3 i solidnej konstrukcji stycznik TeSys K znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń indukcyjnych.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 2,2 kW w układach rozruchowych i przełączających.
• Praca w systemach automatyki przemysłowej – załączanie odbiorników za pomocą sygnałów z przekaźników PLC lub przycisków sterowniczych.
• Zastosowanie w rozdzielnicach maszyn i urządzeń, gdzie wymagana jest wysoka częstotliwość łączeń do 3600 cykli/godz.
• Instalacje w pojazdach szynowych i innych aplikacjach kolejowych dzięki zgodności z rygorystycznymi normami branżowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków dostosować do zaleceń producenta (dokumentacja techniczna). Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy cewka jest przystosowana do pracy ciągłej? Tak, cewka 24 V DC jest zaprojektowana do pracy ciągłej, jednak w celu uniknięcia przegrzewania należy zapewnić odpowiednią wentylację w szafie sterowniczej.
• Jaki jest stopień ochrony stycznika? Stopień ochrony IP20 – zabezpiecza przed dotknięciem palcem, ale nie jest odporny na wilgoć ani kurz. Montaż wymaga osłony w rozdzielnicy.
• Jakie napięcie sterujące może być podawane na cewkę? Napięcie znamionowe cewki to 24 V DC. Podanie wyższego napięcia może spowodować uszkodzenie uzwojenia.
