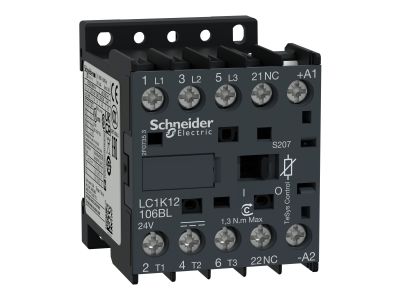

Stycznik mocy TeSys K 12A 3P 5,5KW 24V DC 1NO AC-3 zaciski śrubowe | LC1K12106BLS207 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy z serii TeSys K o symbolu LC1K12106BLS207 to kompaktowe urządzenie przeznaczone do łączenia i rozłączania obwodów w kategorii użytkowania AC-3. Prąd znamionowy 12 A oraz moc łączna 5,5 kW pozwalają na niezawodne sterowanie silnikami indukcyjnymi i innymi odbiornikami. Trzy bieguny główne, cewka sterowana napięciem 24 V DC oraz wbudowany styk pomocniczy 1NO zwiększają funkcjonalność w rozdzielnicach i szafach sterowniczych. Zaciski śrubowe zapewniają pewne i trwałe przyłącze przewodów.

• Prąd znamionowy 12 A (AC-3): Gwarantuje bezpieczną pracę przy sterowaniu silnikami o mocy do 5,5 kW bez ryzyka przegrzania styków.
• Napięcie cewki 24 V DC: Umożliwia bezpośrednie sterowanie z układów automatyki, sterowników PLC lub zasilaczy niskiego napięcia stałego.
• 3 bieguny główne: Dedykowane do przełączania trzech faz w obwodach silnikowych i rezystancyjnych.
• Styk pomocniczy 1NO (normalnie otwarty): Służy do sygnalizacji stanu załączenia, blokad lub przekazywania informacji zwrotnej do nadrzędnego systemu sterowania.
• Zaciski śrubowe: Zapewniają solidne i powtarzalne połączenie przewodów – łatwe w montażu i serwisie.

Zgodność z Normami

Stycznik TeSys K został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki parametrom prądowym i kategorii AC-3 stycznik sprawdza się w wielu zadaniach automatyki przemysłowej i budynkowej.

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, przenośniki) – kategoria AC-3.
• Załączanie i wyłączanie odbiorników rezystancyjnych (grzałki, piece) w systemach sterowania.
• Wysyłanie sygnałów impulsowych do styczników pośrednich, przekaźników lub wejść sterowników PLC za pomocą styku pomocniczego 1NO.
• Budowa szaf sterowniczych w automatyce budynkowej i maszynowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego obwodu. Momenty dokręcania zacisków śrubowych – stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy cewka stycznika jest przystosowana wyłącznie do napięcia stałego 24 V DC? Tak, model LC1K12106BLS207 wyposażony jest w cewkę na napięcie 24 V DC. Należy podłączyć odpowiednie źródło napięcia stałego (np. zasilacz impulsowy). Nie stosować napięcia przemiennego – grozi uszkodzeniem cewki.
• Jaki jest stopień ochrony stycznika? W dostępnych danych produkcyjnych nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20 (ochrona przed dotykiem palcem). W przypadku pracy w środowisku zanieczyszczonym wymagana jest dodatkowa obudowa.
• Czy styk pomocniczy 1NO jest normalnie otwarty? Tak, styk ten w stanie spoczynku (cewka niezasilona) jest rozwarty, a po załączeniu cewki zwierasię. Służy do sygnalizacji lub sterowania.
