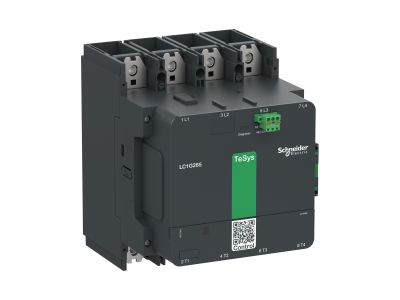

Stycznik mocy, TeSys Giga, 4 biegunowy (4NO), AC-1 <=440V 700A, wersja standardowa, 100/250V | LC1G5004KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga w wersji 4-biegunowej (4NO) przeznaczony jest do sterowania obwodami mocy w instalacjach niskiego napięcia. Przystosowany do pracy z prądem przemiennym AC-1 do 440V, z maksymalnym prądem łączeniowym 700A, zapewnia niezawodne i bezpieczne załączanie odbiorników o wysokim poborze mocy. Sterowanie cewką napięciową 100/250V umożliwia elastyczne stosowanie w różnych systemach zasilania.

• 4 styki główne (4NO): Zapewnia jednoczesne załączanie czterech obwodów, co ułatwia sterowanie wielofazowymi układami zasilania.
• Prąd łączeniowy AC-1 do 700A: Przeznaczony do odbiorników rezystancyjnych (np. grzejniki, oświetlenie), gwarantując wysoką wydajność i trwałość.
• Napięcie robocze do 440V AC: Dostosowany do standardów sieci przemysłowych, zapewnia stabilną pracę w wymagających warunkach.
• Cewka sterująca 100/250V: Możliwość zasilania z różnych źródeł napięcia, co zwiększa uniwersalność zastosowań.
• Wersja standardowa: Uproszczona konstrukcja ułatwiająca montaż i konserwację, zgodna z wymaganiami przemysłu.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia (m.in. PN-EN 60947-4-1). Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo i jakość wykonania.

Zastosowanie

Stycznik TeSys Giga 4-biegunowy przeznaczony jest do szerokiego zakresu zastosowań przemysłowych, gdzie wymagane jest sterowanie dużymi mocami.

• Załączanie i sterowanie odbiorników mocy w instalacjach przemysłowych – np. silniki, grzejniki, piece.
• Sterowanie oświetleniem hal przemysłowych lub dużych powierzchni biurowych.
• Zastosowanie w układach automatyki i sterowania maszyn.
• Wykorzystanie w rozdzielnicach niskiego napięcia jako element główny lub pomocniczy.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik należy zamontować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy separacyjne. W przypadku pracy z wysokimi prądami konieczne jest zapewnienie odpowiedniego chłodzenia i wentylacji. Podłączenie przewodów musi być wykonane z zachowaniem zalecanych momentów dokręcania (podane w dokumentacji).

FAQ

• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd łączeniowy wynosi 700A przy napięciu AC-1 do 440V.
• Czy stycznik nadaje się do pracy ciągłej? Tak, wersja standardowa jest przystosowana do pracy ciągłej w typowych warunkach przemysłowych.
• Jakie jest napięcie sterowania cewki? Cewka zasilana jest napięciem 100/250V AC, co umożliwia współpracę z różnymi systemami sterowania.
