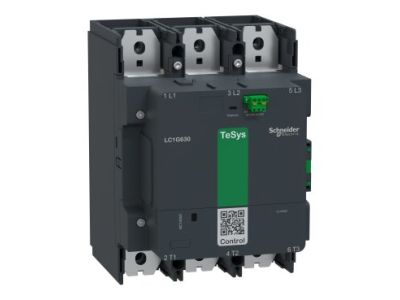

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 630A, wersja standardowa, 100…250V | LC1G630KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga LC1G630KUEN od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do sterowania obciążeniami o dużej mocy w najbardziej wymagających systemach elektroenergetycznych. Urządzenie charakteryzuje się 3-biegunową konfiguracją styków głównych (3NO) i jest przystosowane do pracy w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 400 kW przy napięciu 440V i prądzie znamionowym 630A.

• Inteligentna Diagnostyka: Standardowa funkcja Contact Wear Diagnosis (CWD) monitoruje stan zużycia styków w czasie rzeczywistym, sygnalizując status za pomocą wbudowanej diody LED, co pozwala na predykcyjne utrzymanie ruchu.
• Szerokopasmowa Cewka: Elektroniczne sterowanie cewką w zakresie 100–250V AC/DC gwarantuje stabilną pracę przy wahaniach napięcia w sieci oraz znacząco redukuje pobór energii.
• Wysoka Trwałość: Konstrukcja zapewnia trwałość mechaniczną do 5 milionów cykli, co w połączeniu z możliwością wymiany modułu przełączającego i sterującego, drastycznie wydłuża cykl życia urządzenia.
• Złącza Pomocnicze: Zintegrowany blok styków pomocniczych 1NO+1NC (17V 1mA) umożliwia łatwą integrację z systemami sterowania i sygnalizacji.

Zgodność z Normami

Stycznik TeSys Giga został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikaty CB, CCC, cULcs, CE oraz UKCA, co potwierdza jego dopuszczenie do użytku na rynkach globalnych. Urządzenie spełnia rygorystyczne wymagania normy IEC 60529 w zakresie stopnia ochrony IP2x (od strony czołowej) oraz wytyczne VDE 0106 dotyczące ochrony przed dotykiem bezpośrednim. Produkt jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co świadczy o dbałości producenta o ekologię i bezpieczeństwo materiałowe.

Zastosowanie

Dzięki swojej wytrzymałości i zaawansowanej elektronice, stycznik LC1G630KUEN znajduje zastosowanie w ciężkim przemyśle, infrastrukturze krytycznej oraz zaawansowanej automatyce budynkowej. Jest idealnym wyborem do sterowania dużymi zestawami pompowymi, wentylatorami przemysłowymi, sprężarkami oraz w układach zasilania rezerwowego. Możliwość pracy z częstotliwością do 500 cykli na godzinę oraz odporność na temperaturę otoczenia do 60°C sprawiają, że urządzenie doskonale radzi sobie w intensywnych procesach technologicznych, gdzie niezawodność jest priorytetem.

Wskazówki Montażowe

Montaż stycznika został zoptymalizowany pod kątem oszczędności czasu i miejsca w rozdzielnicy. Urządzenie o wymiarach 284 mm x 211 mm x 266 mm pozwala na montaż bezpośrednio na płycie montażowej bez konieczności obniżania parametrów znamionowych do wysokości 3000 m n.p.m. Główne tory prądowe wyposażone są w solidne połączenia śrubowe dostępne od przodu, natomiast obwody sterujące wykorzystują nowoczesne zaciski typu push-in (wciskane), co eliminuje potrzebę użycia specjalistycznych narzędzi i przyspiesza oprzewodowanie. Stycznik może być montowany w trzech ćwiartkach płaszczyzny pionowej, a konstrukcja umożliwia bezpośredni montaż przekaźnika przeciążeniowego (ORL) pod stycznikiem.

FAQ

• Czy styki główne w tym modelu są wymienne? Tak, konstrukcja TeSys Giga pozwala na wymianę modułu styków głównych oraz modułu sterującego, co ułatwia konserwację i obniża koszty eksploatacji.
• Co oznacza funkcja CWD? Contact Wear Diagnosis to system diagnostyczny, który informuje użytkownika o stopniu zużycia styków, zapobiegając nieplanowanym przestojom.
• Czy urządzenie wymaga specjalnego chłodzenia? Stycznik może pracować w temperaturze do 60°C bez obniżania wartości znamionowych, co czyni go odpornym na trudne warunki termiczne wewnątrz szaf sterowniczych.
• Jak uzyskać dostęp do dokumentacji technicznej? Na obudowie znajduje się unikalny kod QR, który po zeskanowaniu zapewnia natychmiastowy dostęp do pełnej specyfikacji i instrukcji produktu.
