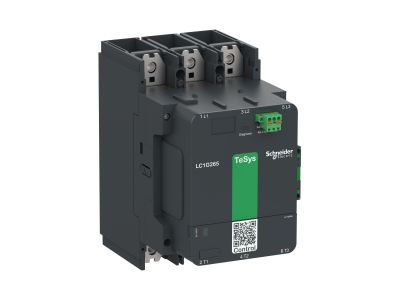

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 400A, wersja standardowa, 100/250V | LC1G400KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga o numerze katalogowym LC1G400KUEN to zaawansowane rozwiązanie inżynieryjne od Schneider Electric, zaprojektowane do sterowania obciążeniami o wysokiej mocy w najbardziej wymagających środowiskach przemysłowych. Urządzenie posiada 3 bieguny główne (3NO) i jest dedykowane do pracy w kategorii użytkowania AC-3, obsługując prąd znamionowy do 400 A przy napięciu łączeniowym do 440 V, co przekłada się na moc silnika rzędu 250 kW. Sercem urządzenia jest inteligentna, szerokozakresowa cewka elektroniczna pracująca w zakresie od 100 V do 250 V AC/DC, która charakteryzuje się niskim poborem energii i wysoką odpornością na wahania napięcia w sieci.

• Diagnostyka Contact Wear Diagnostic (CWD): Standardowa funkcja monitorująca stan zużycia styków głównych w czasie rzeczywistym, sygnalizująca konieczność konserwacji za pomocą diody LED.
• Wysoka trwałość: Wytrzymałość mechaniczna na poziomie 8 milionów cykli oraz zdolność do pracy z częstotliwością do 500 cykli na godzinę.
• Modułowa konstrukcja: Możliwość wymiany modułu przełączającego (styków głównych) oraz modułu sterującego, co znacząco wydłuża cykl życia produktu i obniża koszty eksploatacji (OPEX).
• Zintegrowane styki pomocnicze: Wbudowany blok 1NO + 1NC o wysokiej niezawodności (minimalne parametry łączeniowe 17V / 1mA).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikację wielu międzynarodowych jednostek badawczych, w tym CB, CCC, cULus, CE oraz UKCA. Konstrukcja zapewnia stopień ochrony IP2x od frontu (przy zastosowaniu opcjonalnych osłon zacisków), co jest zgodne z normami IEC 60529 oraz VDE 0106, chroniąc operatorów przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Stycznik TeSys Giga LC1G400KUEN znajduje zastosowanie w ciężkim przemyśle, gdzie wymagana jest niezawodność i precyzja sterowania. Jest idealny do załączania dużych silników klatkowych, systemów HVAC, pomp, kompresorów oraz w układach zasilania awaryjnego. Dzięki możliwości pracy na wysokościach do 3000 m n.p.m. bez obniżania parametrów znamionowych oraz szerokiemu zakresowi temperatur pracy od -25°C do +60°C, urządzenie sprawdza się w ekstremalnych warunkach klimatycznych i technologicznych.

Wskazówki Montażowe

Montaż stycznika jest zoptymalizowany pod kątem oszczędności czasu i miejsca w rozdzielnicy. Kompaktowe wymiary (225 mm wysokości, 140 mm szerokości i 226 mm głębokości) pozwalają na efektywne zagospodarowanie panelu montażowego. Główne przyłącza prądowe wyposażone są w solidne zaciski śrubowe, natomiast obwody sterujące wykorzystują nowoczesne zaciski typu push-in, które przyspieszają okablowanie i eliminują ryzyko poluzowania się przewodów pod wpływem wibracji. Urządzenie może być montowane bezpośrednio na płycie montażowej w trzech kwadrantach płaszczyzny pionowej. Konstrukcja umożliwia bezpośredni montaż przekaźnika przeciążeniowego (OLR) pod stycznikiem, tworząc zwarty układ rozruchowy.

FAQ

• Czy styki główne w tym modelu są wymienialne? Tak, konstrukcja TeSys Giga pozwala na wymianę modułu styków głównych, co pozwala na regenerację urządzenia bez konieczności demontażu całej bazy.
• Co oznacza wskaźnik LED na obudowie? Dioda LED jest częścią systemu diagnostycznego CWD i informuje o stanie zużycia styków, co pozwala na planowanie działań serwisowych z wyprzedzeniem (Predictive Maintenance).
• Czy stycznik wymaga specjalnego zasilania cewki? Nie, dzięki szerokozakresowej cewce elektronicznej, stycznik akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250V.
• Gdzie znajdę dokumentację techniczną? Na obudowie urządzenia znajduje się unikalny kod QR, który po zeskanowaniu zapewnia natychmiastowy dostęp do pełnej specyfikacji, instrukcji i certyfikatów online.
