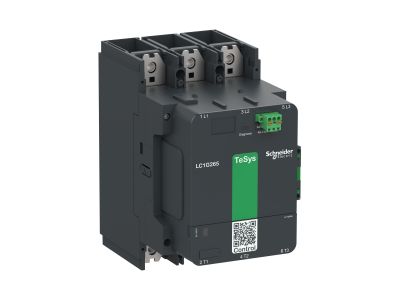

Stycznik mocy, TeSys Giga, 3 biegunowy (3NO), AC-3 <=440V 265A, wersja standardowa, 100/250V | LC1G265KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Giga o numerze katalogowym LC1G265KUEN to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie posiada 3 bieguny główne w konfiguracji zwiernej (3 NO) i jest dedykowane do pracy w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 160 kW przy napięciu 440V oraz prądzie znamionowym 265 A. Sercem urządzenia jest innowacyjna, szerokozakresowa cewka elektroniczna pracująca w zakresie napięć od 100 V do 250 V AC/DC, co znacząco redukuje pobór energii i upraszcza logistykę części zamiennych.

• Diagnostyka zużycia styków (CWD): Standardowa funkcja monitorująca stan techniczny styków głównych, informująca o konieczności konserwacji za pomocą wskaźnika LED.
• Wysoka trwałość: Wytrzymałość mechaniczna sięgająca 8 milionów cykli gwarantuje długoletnią, bezawaryjną eksploatację.
• Modułowa konstrukcja: Możliwość wymiany modułu przełączającego oraz modułu sterującego pozwala na szybkie przywrócenie pełnej sprawności bez konieczności wymiany całego aparatu.
• Zintegrowane styki pomocnicze: Blok 1NO + 1NC o wysokiej niezawodności (minimalne parametry przełączania 17V 1mA) umożliwia precyzyjne przekazywanie sygnałów do układów sterowania.
• Wydajność operacyjna: Zdolność do wykonywania do 500 cykli łączeniowych na godzinę przy pełnym obciążeniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikację wielu międzynarodowych jednostek, w tym CB, CCC, cULus, CE oraz UKCA. Konstrukcja zapewnia stopień ochrony IP2x od frontu (przy zastosowaniu opcjonalnych osłon zacisków), co jest zgodne z rygorystycznymi normami IEC 60529 oraz VDE 0106, chroniąc personel przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Stycznik TeSys Giga LC1G265KUEN znajduje zastosowanie w ciężkim przemyśle, gdzie niezawodność jest priorytetem. Jest idealny do sterowania dużymi silnikami klatkowymi, pompami, wentylatorami oraz kompresorami w systemach HVAC i liniach produkcyjnych. Dzięki odporności na temperaturę otoczenia w zakresie od -25°C do +60°C oraz możliwości pracy na wysokościach do 3000 m n.p.m. bez obniżania parametrów znamionowych, urządzenie sprawdza się w ekstremalnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż stycznika został zoptymalizowany pod kątem oszczędności czasu instalatora. Przyłącza zasilania głównego znajdują się z przodu i są wyposażone w solidne zaciski śrubowe, natomiast obwody sterujące wykorzystują nowoczesne zaciski typu push-in (wciskane), co eliminuje potrzebę użycia specjalistycznych narzędzi i przyspiesza okablowanie. Urządzenie o kompaktowych wymiarach 225 mm x 140 mm x 226 mm może być montowane bezpośrednio na płycie montażowej w trzech kwadrantach płaszczyzny pionowej. Konstrukcja umożliwia również bezpośredni montaż przekaźnika przeciążeniowego (OLR) pod stycznikiem, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

FAQ

• Czy cewka stycznika obsługuje zarówno prąd stały, jak i zmienny? Tak, szerokozakresowa cewka elektroniczna pracuje w zakresie 100-250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Jak sprawdzić stan zużycia styków? Stycznik posiada wbudowany wskaźnik LED systemu CWD (Contact Wear Diagnostics), który wizualnie sygnalizuje stopień zużycia elementów stykowych.
• Czy mogę wymienić same styki główne? Tak, konstrukcja TeSys Giga pozwala na wymianę modułu przełączającego, co jest kluczowym elementem strategii zrównoważonej konserwacji.
• Gdzie znajdę pełną dokumentację techniczną? Na obudowie urządzenia znajduje się unikalny kod QR, który po zeskanowaniu zapewnia natychmiastowy dostęp do instrukcji, certyfikatów i danych technicznych.
