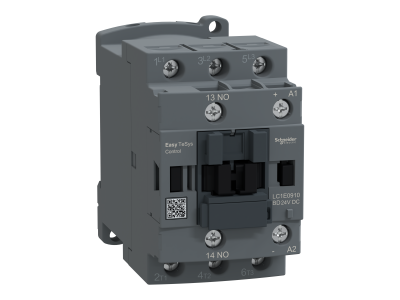

Stycznik mocy TeSys Easy 9A 3P 4kW 24V DC 1NO AC-3 | LC1E0910BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E0910BD to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o sterowaniu silnikami elektrycznymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 9A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 440V. Wyposażenie w cewkę sterującą na napięcie 24V DC (prąd stały) sprawia, że stycznik idealnie integruje się z nowoczesnymi systemami automatyki opartymi na sterownikach PLC, eliminując potrzebę stosowania dodatkowych przekaźników pośredniczących.

• Wytrzymałość mechaniczna: Konstrukcja przewiduje aż 10 milionów cykli łączeniowych, co gwarantuje wieloletnią, bezawaryjną pracę w systemach o wysokiej intensywności użytkowania.
• Trwałość elektryczna: W kategorii AC-3 urządzenie osiąga 1,4 miliona cykli, co świadczy o wysokiej jakości styków głównych.
• Wydajność operacyjna: Możliwość pracy z częstotliwością do 1800 cykli na godzinę pozwala na zastosowanie w procesach wymagających częstego załączania i wyłączania odbiorników.
• Styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) umożliwia łatwą realizację układów podtrzymania lub sygnalizację stanu pracy do systemu nadrzędnego.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i certyfikacji, co potwierdza jego bezpieczeństwo oraz dopuszczenie do obrotu na rynkach globalnych. Stycznik spełnia wymagania następujących norm i systemów certyfikacji:

• Certyfikacja międzynarodowa: System CB, CE, CCC oraz EAC, co umożliwia jego stosowanie w projektach eksportowych na całym świecie.
• Ochrona środowiska: Pełna zgodność z dyrektywami RoHS oraz rozporządzeniem REACH, co gwarantuje brak substancji niebezpiecznych i dbałość o ekologię.
• Standardy jakościowe: Wykonanie zgodnie z najwyższymi standardami Schneider Electric, zapewniającymi powtarzalność parametrów technicznych.

Zastosowanie

Stycznik TeSys Easy LC1E0910BD znajduje szerokie zastosowanie w sektorze B2B, szczególnie w aplikacjach takich jak:

• Sterowanie silnikami klatkowymi w układach wentylacji, klimatyzacji (HVAC) oraz pompach.
• Systemy transportu bliskiego, w tym przenośniki taśmowe i podajniki.
• Maszyny pakujące i przetwórcze, gdzie wymagana jest wysoka częstotliwość łączeń.
• Układy automatyki budynkowej i przemysłowej zasilane napięciem bezpiecznym 24V DC.
• Praca w trudnych warunkach wysokościowych – urządzenie zachowuje swoje parametry znamionowe do wysokości 3000 m n.p.m.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania deklarowanej trwałości urządzenia:

• Montaż: Urządzenie przystosowane jest do montażu na standardowej szynie DIN (35 mm), co znacząco przyspiesza prace instalacyjne.
• Przyłącza: Zastosowanie zacisków śrubowych zapewnia pewny styk elektryczny. Należy pamiętać o stosowaniu odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków.
• Warunki otoczenia: Stycznik może pracować w szerokim zakresie temperatur od -5°C do 55°C. Należy zapewnić odpowiednią cyrkulację powietrza wewnątrz obudowy.
• Okablowanie: Przekroje przewodów powinny być dobrane zgodnie z prądem znamionowym 9A oraz wymaganiami dotyczącymi spadków napięć.

FAQ

• Czy ten stycznik posiada cewkę na prąd zmienny (AC)? Nie, model LC1E0910BD jest wyposażony w cewkę 24V DC. Do sterowania napięciem AC należy wybrać inny model z serii TeSys Easy.
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Przy napięciu 440V maksymalna moc znamionowa silnika w kategorii AC-3 wynosi 4 kW.
• Czy urządzenie wymaga obniżenia parametrów przy pracy na dużej wysokości? Nie, producent gwarantuje pracę bez obniżania wartości znamionowych aż do wysokości 3000 m n.p.m.
• Jaka jest szerokość modułowa tego stycznika? Stycznik ma standardową szerokość 45 mm, co ułatwia planowanie rozmieszczenia aparatury w rozdzielnicy.
