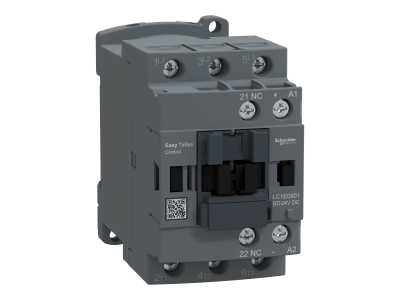

Stycznik mocy TeSys Easy 9A 3P 4kW 24V DC 1NC AC-3 | LC1E0901BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E0901BD to zaawansowane rozwiązanie zaprojektowane z myślą o sterowaniu silnikami elektrycznymi w aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się 3-biegunową konfiguracją torów prądowych, co pozwala na efektywne zarządzanie odbiornikami trójfazowymi. Prąd znamionowy łączeniowy wynosi 9 A, co przy napięciu 440 V przekłada się na moc znamionową silnika na poziomie 4 kW w kategorii użytkowania AC-3.

Kluczowym atutem tego modelu jest cewka sterująca zasilana napięciem stałym 24 V DC, co umożliwia bezpośrednią współpracę z nowoczesnymi sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących. Stycznik został wyposażony w jeden wbudowany styk pomocniczy o konfiguracji normalnie zamkniętej (1NC), co ułatwia realizację układów blokad i sygnalizacji stanu pracy. Wyjątkowa trwałość mechaniczna wynosząca 10 milionów cykli oraz trwałość elektryczna na poziomie 1,4 miliona cykli w kategorii AC-3 gwarantują długoletnią, bezawaryjną eksploatację nawet przy intensywnym użytkowaniu do 1800 cykli na godzinę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację w systemie CB, a także znaki CE, CCC oraz EAC, co potwierdza jego dopuszczenie do obrotu na rynkach globalnych. W zakresie ochrony środowiska stycznik spełnia wymogi dyrektyw RoHS oraz rozporządzenia REACH, co świadczy o ograniczeniu użycia substancji niebezpiecznych w procesie produkcji. Urządzenie zachowuje pełne parametry znamionowe podczas pracy na wysokościach do 3000 m n.p.m., co czyni go uniwersalnym rozwiązaniem dla różnorodnych lokalizacji geograficznych.

Zastosowanie

Stycznik TeSys Easy LC1E0901BD znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Idealnie sprawdza się w:

• Układach sterowania silnikami klatkowymi o mocy do 4 kW.
• Systemach wentylacji i klimatyzacji (HVAC).
• Napędach pomp i przenośników taśmowych.
• Maszynach pakujących i przetwórczych.
• Rozdzielnicach sterowniczych wymagających kompaktowych komponentów o szerokości 45 mm.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki standardowej szerokości modułowej 45 mm. Stycznik jest przystosowany do montażu na szynie DIN (35 mm), co pozwala na oszczędność miejsca w szafie sterowniczej. Połączenia elektryczne realizowane są za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk i odporność na wibracje. Podczas instalacji należy zwrócić uwagę na dopuszczalny zakres temperatur pracy od -5°C do 55°C. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby uniknąć przegrzewania się punktów styku i zapewnić optymalne przewodzenie prądu w obwodach siłowych i sterowniczych.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową dla cewki? Model ten posiada standardową cewkę 24V DC; w przypadku wymagających systemów elektronicznych zaleca się sprawdzenie konieczności zastosowania zewnętrznego modułu ogranicznika przepięć.
• Jaka jest maksymalna częstotliwość łączeń? Urządzenie jest przystosowane do pracy z częstotliwością do 1800 cykli operacyjnych na godzinę, co pozwala na pracę w dynamicznych procesach technologicznych.
• Czy stycznik można montować w dowolnej pozycji? Zalecany jest montaż pionowy na szynie DIN, jednak konstrukcja dopuszcza pewne odchylenia zgodnie z dokumentacją techniczną producenta Schneider Electric.
