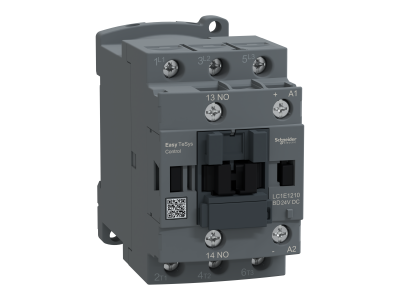

Stycznik mocy TeSys Easy 12A 3P 5,5kW 24V DC 1NO AC-3 | LC1E1210BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys Easy o numerze katalogowym LC1E1210BD to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu wysokiej niezawodności operacyjnej. Urządzenie posiada 3 bieguny główne i jest dedykowane do sterowania silnikami o mocy do 5,5 kW przy napięciu znamionowym 440V AC w kategorii użytkowania AC-3. Prąd znamionowy wynoszący 12A pozwala na efektywną pracę w standardowych aplikacjach przemysłowych i komercyjnych.

• Cewka sterująca 24V DC: Zastosowanie napięcia stałego 24V DC umożliwia bezpośrednią współpracę ze sterownikami PLC oraz systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Wysoka trwałość: Wytrzymałość elektryczna na poziomie 1,4 miliona cykli w kategorii AC-3 oraz wytrzymałość mechaniczna sięgająca 10 milionów cykli gwarantują długą żywotność urządzenia nawet przy intensywnej eksploatacji (do 1800 cykli na godzinę).
• Styki pomocnicze: Wbudowany styk pomocniczy 1NO (normalnie otwarty) pozwala na łatwą sygnalizację stanu pracy stycznika do układów nadrzędnych.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 45 mm pozwala na oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości. Posiada certyfikację w systemie CB, a także znaki CE, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, stycznik jest w pełni zgodny z dyrektywami środowiskowymi RoHS oraz rozporządzeniem REACH, co potwierdza dbałość producenta o ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Stycznik LC1E1210BD znajduje szerokie zastosowanie w sterowaniu napędami elektrycznymi w przemyśle lekkim, systemach HVAC (wentylacja, klimatyzacja), a także w prostych maszynach produkcyjnych. Dzięki zdolności do pracy na wysokościach do 3000 m n.p.m. bez obniżania parametrów znamionowych, jest idealnym wyborem dla instalacji w zróżnicowanych warunkach geograficznych. Zakres temperatury pracy od -5°C do 55°C pozwala na stabilne działanie w większości standardowych środowisk przemysłowych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm. Przyłącza zasilania oraz obwodu sterowania realizowane są za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk elektryczny i odporność na wibracje. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się punktów styku. Kompaktowa szerokość 45 mm ułatwia integrację z innymi aparatami modułowymi w rzędzie.

FAQ

• Czy ten stycznik może pracować z napięciem sterowania 230V AC? Nie, ten konkretny model (LC1E1210BD) wyposażony jest w cewkę na napięcie 24V DC. Do sterowania napięciem 230V AC należy wybrać odpowiedni wariant z serii TeSys Easy.
• Jaka jest maksymalna częstotliwość łączeń dla tego modelu? Urządzenie jest zaprojektowane do pracy z częstotliwością do 1800 cykli na godzinę, co czyni go odpowiednim do dynamicznych procesów technologicznych.
• Czy stycznik wymaga obniżenia prądu znamionowego przy montażu na dużej wysokości? Nie, producent gwarantuje pełną wydajność znamionową do wysokości 3000 m n.p.m.
