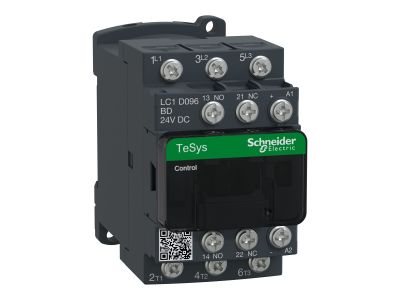

Stycznik mocy TeSys D 9A 3P 4KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D096BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D096BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 9 A w kategorii użytkowania AC-3 (przy napięciu do 440 V AC), co pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy 400 V AC. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik jest w stanie obsłużyć prąd o natężeniu do 25 A przy temperaturze otoczenia nieprzekraczającej 60 °C.

• Trójbiegunowa konstrukcja (3P): Wyposażona w trzy styki główne zwierne (3 NO), idealna do systemów trójfazowych.
• Zintegrowane styki pomocnicze: Konfiguracja 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty) umożliwia łatwą realizację układów sygnalizacji i blokad elektrycznych.
• Cewka sterująca 24V DC: Zasilanie prądem stałym o napięciu 24 V zapewnia stabilną pracę i kompatybilność z nowoczesnymi systemami sterowania PLC.
• Wysoka trwałość: Trwałość mechaniczna na poziomie 30 milionów cykli oraz trwałość elektryczna wynosząca 2 miliony cykli dla kategorii AC-3 gwarantują długoletnią, bezawaryjną eksploatację.
• Niskie straty mocy: Straty na poziomie zaledwie 0,2 W na biegun w kategorii AC-3 przekładają się na mniejsze nagrzewanie się rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Stycznik jest zgodny z normami IEC 60947-4-1 oraz IEC 60947-5-1, a także posiada certyfikację UL 508 i CSA C22.2 Nr 14. Bezpieczeństwo użytkowania potwierdzają również certyfikaty branżowe takie jak BV, CCC, DNV, GL, GOST, LROS oraz RINA. Urządzenie posiada III kategorię przepięciową oraz znamionowe napięcie izolacji wynoszące 690 V zgodnie z IEC 60947-4-1, co zapewnia najwyższy poziom ochrony w instalacjach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1D096BD jest wszechstronnym komponentem dedykowanym do szerokiego spektrum zastosowań w automatyce i elektrotechnice:

• Sterowanie silnikami elektrycznymi: Idealny do napędów o mocy do 4 kW w standardowych aplikacjach przemysłowych (AC-3) oraz do trudnych rozruchów w kategorii AC-4.
• Obciążenia rezystancyjne: Doskonale sprawdza się w sterowaniu układami grzewczymi i oświetleniowymi (AC-1) o prądzie do 25 A.
• Systemy bezpieczeństwa: Dzięki wysokiemu wskaźnikowi niezawodności B10d (ponad 1,3 mln cykli przy obciążeniu znamionowym), może być stosowany w obwodach związanych z bezpieczeństwem maszynowym zgodnie z EN/ISO 13849-1.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i elastyczny, co znacznie skraca czas prac instalacyjnych:

• Sposób montażu: Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub.
• Przyłącza: Stycznik wyposażony jest w zaciski śrubowe przystosowane do końcówek oczkowo-pierścieniowych o średnicy zewnętrznej 8 mm.
• Moment dokręcania: Dla zapewnienia optymalnego styku elektrycznego i uniknięcia przegrzewania się zacisków, należy stosować moment dokręcania wynoszący 1,7 N.m.
• Narzędzia: Zaleca się użycie śrubokręta Philips nr 2 lub płaskiego o średnicy 6-8 mm (wkręt M3,5).
• Czas pracy: Należy uwzględnić czas zamykania styków w zakresie 53,55...72,45 ms oraz czas otwierania 16...24 ms przy projektowaniu precyzyjnych układów sterowania.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową? Model LC1D096BD posiada standardową cewkę DC; zaleca się sprawdzenie specyfikacji w celu doboru dodatkowego modułu przeciwprzepięciowego, jeśli wymaga tego aplikacja.
• Jakie jest maksymalne napięcie łączeniowe dla obwodu mocy? Znamionowe napięcie łączeniowe wynosi do 690 V prądu przemiennego (AC) w zakresie częstotliwości 25...400 Hz.
• Czy mogę użyć tego stycznika do sterowania silnikiem jednofazowym? Tak, stycznik posiada parametry znamionowe dla silników 1-fazowych (np. 1 HP przy 230/240 V AC), jednak najczęściej stosowany jest w układach 3-fazowych.
