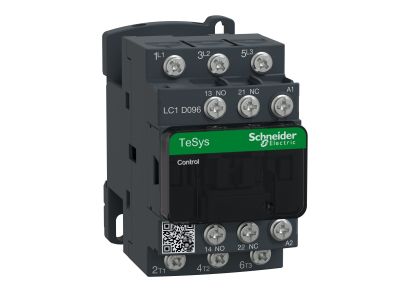

Stycznik mocy TeSys D 9A 3P 4KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D096P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D (symbol LC1D096P7) to trójbiegunowy stycznik przystosowany do pracy w kategorii użytkowania AC-3, umożliwiający sterowanie silnikami o mocy do 4 kW przy napięciu 380–400 V AC. Jego znamionowy prąd łączeniowy Ie wynosi 9 A w kategorii AC-3, a cewka sterująca przystosowana jest do napięcia 230 V AC. Dzięki wytrzymałym stykom pomocniczym w konfiguracji 1NO+1NC oraz trwałości mechanicznej 15 Mcykli stycznik gwarantuje niezawodną pracę w wymagających aplikacjach przemysłowych.

• Prąd znamionowy Ie 9 A (AC-3, 440 V): zapewnia bezpieczne sterowanie silnikami o średnim obciążeniu, redukując ryzyko przegrzania styków i wydłużając żywotność aparatu.
• Moc silnika 4 kW przy 380–400 V AC (AC-3): idealny do kompaktowych układów napędowych w przemyśle i automatyce budynkowej.
• Styki pomocnicze 1NO+1NC: umożliwiają podłączenie sygnalizacji stanu pracy lub realizację prostych układów blokad i załączeń.
• Trwałość mechaniczna 15 Mcykli i elektryczna 2 Mcykli (AC-3): gwarantuje długi okres eksploatacji i minimalizuje potrzebę serwisu.
• Zaciski śrubowe oczkowo-pierścieniowe (M3,5, moment dokręcania 1,7 Nm): prosty i pewny montaż przewodów zgodny z wymaganiami instalacyjnymi.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyd's Register), RINA i UL, co potwierdza jego bezpieczeństwo i niezawodność w różnych zastosowaniach przemysłowych.

Zastosowanie

Stycznik TeSys D LC1D096P7 znajduje zastosowanie w układach sterowania silnikami oraz obciążeniami rezystancyjnymi, zarówno w przemyśle, jak i w automatyce budynkowej. Dzięki swojej konstrukcji i parametrom może być wykorzystywany w następujących scenariuszach:

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, kompresory) w kategorii AC-3, do mocy 4 kW przy 400 V.
• Łączenie obciążeń rezystancyjnych (grzałki, piece) w kategorii AC-1, gdzie prąd łączony wynosi do 25 A przy 440 V.
• Impulsowanie do styczników większej mocy, przekaźników lub sterowników PLC za pomocą styków pomocniczych 1NO+1NC.
• Sygnalizacja stanu pracy w szafach sterowniczych dzięki dodatkowemu obwodowi sterowania NC/NO.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski śrubowe należy dokręcać momentem 1,7 Nm zgodnie z dokumentacją producenta. Zaleca się stosowanie końcówek oczkowo-pierścieniowych o średnicy zewnętrznej 8 mm.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika przystosowana jest do napięcia 230 V AC, 50/60 Hz.
• Jaka jest trwałość mechaniczna urządzenia? Trwałość mechaniczna wynosi 15 Mcykli, a trwałość elektryczna w kategorii AC-3 to 2 Mcykli.
• Czy stycznik nadaje się do sterowania silnikiem 4 kW? Tak, przy napięciu 380–400 V AC w kategorii AC-3 stycznik bez problemu steruje silnikiem o mocy 4 kW.
