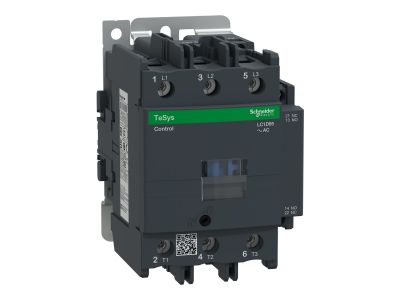

Stycznik mocy TeSys D 95A 3P 45KW 42V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95D7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D95D7 firmy Schneider Electricder Electric to trójbiegunowy stycznik o prądzie znamionowym 95A (kategoria AC-3) i mocy 45 kW przy napięciu cewki 42 V AC. Wyposażony w jeden styk pomocniczy NO i jeden NC oraz solidne zaciski skrzynkowe, zapewnia niezawodne przełączanie obwodów silnikowych i innych odbiorników o znacznym obciążeniu. Dzięki konstrukcji zgodnej z linią TeSys D urządzenie umożliwia prosty montaż i pełną integrację z systemami sterowania.

• Prąd znamionowy 95A (AC-3): Bezpieczna praca w obwodach silnikowych i wysokoobciążeniowych, eliminacja ryzyka przegrzania styków nawet przy długotrwałym przewodzeniu.
• Moc łączna 45 kW (przy 400V, założenie silnikowe): Wystarczająca do sterowania dużych silników indukcyjnych – jeden stycznik zamiast kilku mniejszych.
• Napięcie cewki 42 V AC: Umożliwia sterowanie niskim napięciem bezpiecznym (ELV) – idealne w instalacjach z transformatorami separacyjnymi lub w strefach zagrożonych wilgocią.
• Styki pomocnicze 1NO + 1NC: Gotowa do realizacji sygnalizacji stanu (styki NO) oraz blokad (styki NC) bez konieczności stosowania dodatkowych przekaźników.
• Zaciski skrzynkowe: Pewne i trwałe połączenie przewodów – zmniejszają ryzyko poluzowania w wibracjach i ułatwiają szybki montaż.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do pracy w kategorii użytkowania AC-3 (łączenie silników indukcyjnych).

Zastosowanie

Stycznik mocy TeSys D LC1D95D7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów o dużym prądzie rozruchu. Dzięki kompaktowej budowie i napięciu cewki 42 V AC sprawdza się zarówno w przemyśle, jak i instalacjach specjalnych.

• Rozruch i zatrzymywanie silników trójfazowych (kategoria AC-3) – np. pomp, wentylatorów, sprężarek o mocy do 45 kW.
• Praca w układach przełącznika gwiazda/trójkąt lub rozruszników nawrotnych.
• Sterowanie obciążeniami rezystancyjnymi w kategorii AC-1 (piece, grzałki) – po sprawdzeniu danych producenta.
• Zastosowanie w maszynach i urządzeniach wymagających separacji galwanicznej obwodu sterowania (42 V AC) od obwodu siłowego.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 95 A oraz lokalnymi przepisami. Momenty dokręcania zacisków skrzynkowych stosować według dokumentacji producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na rezystancję połączenia. Przed pierwszym uruchomieniem sprawdzić poprawność działania styku pomocniczego i kierunek przewijania silnika.

FAQ

• Czy stycznik ma podświetlenie (LED) sygnalizujące stan załączenia? Nie, stycznik nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się zastosowanie oddzielnych modułów sygnalizacyjnych (np. lampki kontrolne LED podłączone do styku pomocniczego NO).
• Jaki jest stopień ochrony stycznika? W dostarczonych danych producenta nie podano stopnia ochrony. Standardowo aparatura modułowa w rozdzielnicach suchych ma IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy dodatkowo zabezpieczyć stycznik obudową.
• Czy stycznik nadaje się do pracy w trybie AC-4 (częste łączenie silników w czasie hamowania)? Stycznik został sklasyfikowany w kategorii AC-3 (rozruch i wyłączanie pod obciążeniem). Do kategorii AC-4 (częste załączanie przy pełnym prądzie rozruchu) wymagana jest weryfikacja danych producenta – w razie wątpliwości zastosować stycznik z serii TeSys GV lub skontaktować się z działem technicznym.
