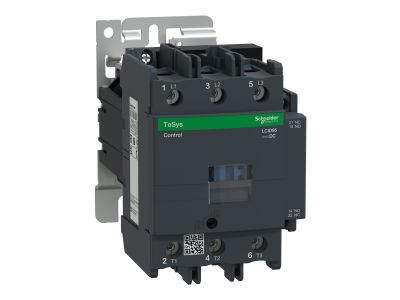

Stycznik mocy TeSys D 95A 3P 45KW 24V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D95BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 95 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 400 V. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) umożliwia pełną kontrolę nad stanem pracy urządzenia oraz łatwą integrację z układami sygnalizacji.

Kluczowym atutem tego modelu jest cewka sterująca zasilana napięciem 24 V DC. Zastosowanie prądu stałego w obwodzie sterowania gwarantuje stabilną pracę i eliminuje ryzyko przydźwięków elektromagnetycznych, co jest istotne w precyzyjnych systemach automatyki. Solidne zaciski skrzynkowe zapewniają trwałe i bezpieczne połączenie przewodów o dużych przekrojach, minimalizując rezystancję styku i ryzyko przegrzania punktów łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki pełnej integracji z systemami sterowania, urządzenie jest zgodne z dyrektywami RoHS, co świadczy o dbałości o środowisko naturalne poprzez ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu liniowego oraz nawrotnych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna. Urządzenie doskonale sprawdza się w układach przełączników gwiazda-trójkąt oraz w aplikacjach wykorzystujących autotransformatory do rozruchu. Dzięki swojej niezawodności, model LC1D95BD jest powszechnie stosowany w systemach HVAC, liniach produkcyjnych, przepompowniach oraz w sterowaniu pracą wentylatorów i przenośników taśmowych.

Wskazówki Montażowe

• Montaż na szynie: Urządzenie przystosowane jest do szybkiego montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub.
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków skrzynkowych, należy stosować klucz dynamometryczny zgodnie z zaleceniami producenta dla przewodów o danym przekroju.
• Pozycja pracy: Stycznik powinien być montowany w pionie, jednak dopuszczalne są odchylenia zgodnie z dokumentacją techniczną, co ułatwia aranżację przestrzeni wewnątrz szafy sterowniczej.
• Odstępy izolacyjne: Należy zachować odpowiednie odstępy od innych aparatów modułowych, aby zapewnić właściwą cyrkulację powietrza i odprowadzanie ciepła podczas pracy pod pełnym obciążeniem.

FAQ

• Czy ten stycznik posiada wbudowany moduł przeciwprzepięciowy? Model LC1D95BD z cewką DC posiada standardowo wbudowaną diodę tłumiącą przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.
• Jaki jest maksymalny prąd dla kategorii AC-1? Choć głównym przeznaczeniem jest kategoria AC-3 (95 A), w kategorii AC-1 (obciążenia rezystancyjne) stycznik ten może pracować z wyższymi prądami znamionowymi, co należy zweryfikować w karcie katalogowej dla konkretnej temperatury otoczenia.
• Czy styki pomocnicze można rozbudować? Tak, seria TeSys D pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
