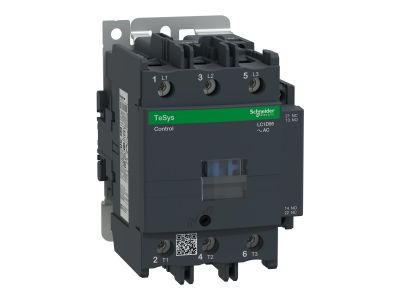

Stycznik mocy TeSys D 95A 3P 45KW 24V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D95B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 95 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 45 kW przy napięciu 400 V AC. Wyposażenie w cewkę sterującą na napięcie 24 V AC sprawia, że jest to idealny komponent do bezpiecznych obwodów sterowania niskonapięciowego.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną kompatybilność z systemami trójfazowymi.
• Zintegrowane styki pomocnicze: Standardowe wyposażenie w 1NO (styk zwierny) oraz 1NC (styk rozwierny) umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów o dużych przekrojach, minimalizując ryzyko przegrzania punktów styku.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na niższe koszty eksploatacji i rzadsze przestoje serwisowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do pracy na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Stycznik TeSys D 95A znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do obsługi wszystkich rodzajów rozruszników silnikowych, w tym:

• Układów rozruchu bezpośredniego (liniowego).
• Układów nawrotnych (lewo/prawo) przy zastosowaniu odpowiedniej blokady mechanicznej.
• Przełączników gwiazda-trójkąt, niezbędnych przy rozruchu ciężkim w celu ograniczenia prądu rozruchowego.
• Systemów sterowania za pośrednictwem autotransformatorów.
• Zasilania odbiorników rezystancyjnych w kategorii AC-1 (np. grzałki przemysłowe).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i pozwala na pełną integrację z systemami sterowania. Stycznik można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność elektryczną i odporność na wibracje. Zaleca się stosowanie odpowiednich zabezpieczeń przeciążeniowych, takich jak przekaźniki termiczne serii LRD, które są w pełni kompatybilne z tym modelem i mogą być montowane bezpośrednio pod stycznikiem.

FAQ

• Czy cewka 24V AC wymaga prostownika? Nie, cewka jest przystosowana do zasilania prądem przemiennym (AC) o częstotliwości 50/60 Hz.
• Jakie są wymiary tego stycznika? Model 95A należy do większej ramki gabarytowej serii TeSys D, co należy uwzględnić przy planowaniu miejsca w rozdzielnicy.
• Czy można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, zwiększając możliwości konfiguracyjne urządzenia.
