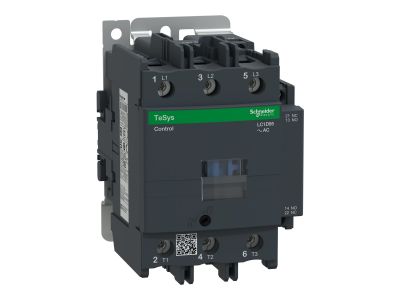

Stycznik mocy TeSys D 95A 3P 45KW 230V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D95P5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D95P5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 95 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 400 V AC. Wyposażony w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), stycznik ten zapewnia elastyczność w projektowaniu układów sterowania i sygnalizacji.

• Wysoka wydajność: Zdolność łączeniowa 45 kW pozwala na obsługę ciężkich rozruchów przemysłowych.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC jest standardem w większości szaf sterowniczych, co ułatwia integrację.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów o dużych przekrojach, minimalizując ryzyko przegrzania punktów styku.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność urządzenia nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do pracy na rynkach globalnych. Stopień ochrony zacisków odpowiada standardom zapobiegającym przypadkowemu dotykowi części pod napięciem.

Zastosowanie

Stycznik TeSys D 95A znajduje szerokie zastosowanie w sektorze automatyki budynkowej oraz przemysłowej. Jest idealnym komponentem do budowy różnego rodzaju rozruszników silnikowych, w tym:

• Układów nawrotnych (lewo/prawo) wymagających niezawodnej blokady mechanicznej i elektrycznej.
• Rozruszników liniowych do bezpośredniego załączania maszyn.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądu rozruchowego dużych jednostek napędowych.
• Systemów sterowania za pośrednictwem autotransformatorów.
• Układów sterowania oświetleniem, ogrzewaniem oraz wentylacją w obiektach wielkokubaturowych.

Wskazówki Montażowe

Montaż stycznika LC1D95P5 jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji rozdzielnic. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintów.
• Przestrzeń chłodząca: W przypadku montażu kilku styczników obok siebie, warto zachować odpowiednie odstępy dla zapewnienia właściwej cyrkulacji powietrza.
• Przewody: Należy stosować przewody o przekroju dostosowanym do prądu 95 A, dbając o prawidłowe odizolowanie końcówek przed umieszczeniem ich w zaciskach.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 1NO + 1NC, co pozwala na realizację funkcji podtrzymania lub sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych bloków.
• Jakie jest napięcie cewki w tym modelu? Prezentowany model posiada cewkę sterującą na napięcie 230 V AC o częstotliwości 50/60 Hz.
• Czy do tego stycznika można dołożyć dodatkowe styki? Tak, seria TeSys D umożliwia łatwą rozbudowę o czołowe lub boczne bloki styków pomocniczych oraz moduły zwłoczne.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 400 V AC w kategorii AC-3, stycznik może bezpiecznie sterować silnikiem o mocy znamionowej do 45 kW.
