Stycznik mocy TeSys D 80A 4P 30KW 230V AC AC-1 zaciski śrubowe | LC1D65004P7 Schneider Electric

Opis i Kluczowe Cechy

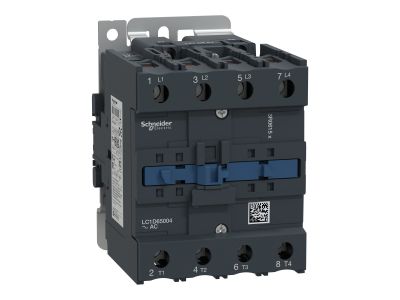

Stycznik mocy TeSys D LC1D65004P7 od Schneider Electricder Electric to czterobiegunowa aparatura łączeniowa o prądzie znamionowym 80 A w kategorii AC-1 i mocy przelączanej 30 kW przy napięciu cewki 230 V AC. Wyposażony w zaciski śrubowe, zapewnia niezawodne połączenia przewodów. Szerokość modułu nie została podana w specyfikacji – należy kierować się danymi montażowymi producenta.

• Prąd znamionowy 80 A (AC-1): Umożliwia bezpieczne sterowanie dużymi odbiornikami, takimi jak silniki, grzałki czy piece przemysłowe, bez ryzyka przegrzania styków.
• Cztery bieguny (4P): Pozwalają na jednoczesne przełączanie trzech faz i przewodu neutralnego, idealne do układów czteroprzewodowych (np. sieci TN).
• Moc łączeniowa 30 kW (AC-1): Gwarantuje wydajną pracę z obciążeniami rezystancyjnymi oraz silnikami o niskim prądzie rozruchowym.
• Cewka 230 V AC: Dostosowana do standardowego napięcia sterowania, co ułatwia integrację z typowymi obwodami automatyki.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, odporne na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Stycznik TeSys D LC1D65004P7 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Jest zgodny z europejskimi normami dla aparatury łączeniowej, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przemysłowych.

Zastosowanie

Dzięki parametrom 80 A / 30 kW w AC-1 stycznik znajduje zastosowanie w układach sterowania i rozruchu odbiorników energii elektrycznej.

• Sterowanie silnikami o małym prądzie rozruchowym (wentylatory, pompy) w układach bezpośredniego załączania.
• Łączenie obciążeń rezystancyjnych, takich jak piece oporowe, grzałki czy podgrzewacze.
• Praca w układach przełączania gwiazda/trójkąt lub nawrotnych wraz z dodatkowymi stycznikami tej samej serii.
• Integracja z systemami automatyki budynkowej i sterownikami PLC jako element wykonawczy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą śrub (w zależności od podstawy – sprawdź dokumentację techniczną). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z prądem znamionowym 80 A oraz obowiązującymi normami. Moment dokręcania zacisków śrubowych stosować według danych producenta, aby zapewnić prawidłowy kontakt.

FAQ

• Jaka jest kategoria użytkowania stycznika LC1D65004P7? Stycznik przeznaczony jest do kategorii AC-1 (obciążenia rezystancyjne oraz silniki z małym prądem rozruchowym). Do pracy w kategorii AC-3 (silniki klatkowe) należy wybrać stycznik o odpowiednio wyższym prądzie znamionowym.
• Czy stycznik posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie – jest to standardowa aparatura łączeniowa bez wskaźników LED.
• Jaki stopień ochrony ma ten stycznik? Producent nie podał stopnia ochrony obudowy. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy wymaga ochrony obudowy – w typowych warunkach pracy stosuje się IP20 (ochrona przed ciałami stałymi powyżej 12 mm). Aby zapewnić odpowiednią szczelność, należy montować stycznik w obudowie o właściwym IP.
