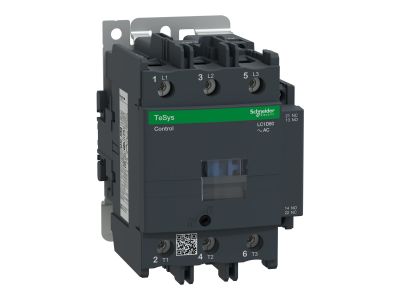

Stycznik mocy TeSys D 80A 3P 37KW 48V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D80E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 80 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 37 kW przy napięciu 400 V AC. Trójbiegunowa konstrukcja (3P) została wyposażona w zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą integrację z układami sygnalizacji i blokad elektrycznych.

• Wysoka wydajność: Zdolność łączeniowa dla obciążeń indukcyjnych do 80 A gwarantuje stabilną pracę w ciężkich warunkach rozruchowych.
• Napięcie sterowania: Cewka zasilana napięciem 48 V AC (prąd przemienny) o częstotliwości 50/60 Hz jest idealnym rozwiązaniem dla systemów sterowania o obniżonym napięciu bezpiecznym.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych zapewnia pewny styk elektryczny i minimalizuje ryzyko poluzowania przewodów pod wpływem drgań.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej odporności na zużycie, co przekłada się na długi cykl życia urządzenia nawet przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w sektorze B2B. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki zgodności z dyrektywą RoHS, urządzenie jest przyjazne dla środowiska, a stopień ochrony IP20 (od strony czołowej) zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Stycznik LC1D80E7 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest dedykowany do obsługi wszystkich rodzajów rozruszników silnikowych, w tym:

• Układów nawrotnych (lewo/prawo) wymagających precyzyjnego przełączania faz.
• Rozruszników liniowych do bezpośredniego załączania maszyn.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądu rozruchowego dużych jednostek napędowych.
• Układów sterowania za pośrednictwem autotransformatorów.
• Systemów HVAC, pomp, wentylatorów oraz przenośników taśmowych.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na pełną integrację z systemami sterowania. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Zaleca się stosowanie odpowiednich przekrojów przewodów dostosowanych do prądu 80 A. Dzięki kompaktowej szerokości, stycznik pozwala na oszczędność miejsca w rozdzielnicy, a wyraźne oznaczenia zacisków ułatwiają oprzewodowanie i serwisowanie.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D80E7 posiada fabrycznie zintegrowane styki 1NO + 1NC, co eliminuje konieczność dokupowania dodatkowych bloków styków w podstawowych aplikacjach.
• Jakie jest napięcie cewki tego modelu? Cewka sterująca w tym konkretnym modelu pracuje pod napięciem 48 V AC.
• Czy można go stosować do sterowania grzałkami? Tak, stycznik może być stosowany do obciążeń rezystancyjnych (kategoria AC-1), przy czym jego prąd znamionowy w tej kategorii jest zazwyczaj wyższy niż w AC-3 (należy sprawdzić szczegółową kartę katalogową dla AC-1).
• Czy urządzenie jest kompatybilne z przekaźnikami termicznymi? Tak, seria TeSys D jest w pełni kompatybilna z przekaźnikami przeciążeniowymi LRD, co pozwala na stworzenie kompletnego rozrusznika silnikowego.
