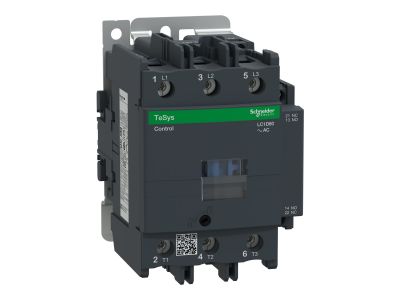

Stycznik mocy TeSys D 80A 3P 37KW 42V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80D7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D80D7 to wysokowydajny stycznik trójbiegunowy przeznaczony do sterowania silnikami oraz obciążeniami rezystancyjnymi. Prąd znamionowy łączeniowy w kategorii AC-3 wynosi 80 A przy napięciu 440 V AC, co umożliwia bezpieczne załączanie silników o mocy do 37 kW (przy 380…400 V AC). Cewka sterująca przystosowana do napięcia 42 V AC, a wbudowane styki pomocnicze 1NO+1NC zapewniają sygnalizację stanu i integrację z układami automatyki. Zaciski skrzynkowe obwodu mocy i śrubowe obwodu sterowania ułatwiają pewne przyłączenie przewodów o przekroju do 50 mm².

• Prąd znamionowy 80 A (AC-3, 440 V AC): Gwarantuje bezpieczną pracę przy sterowaniu silnikami o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silnika 37 kW przy 380…400 V AC (AC-3): Pozwala na bezpośrednie załączanie i wyłączanie silników indukcyjnych w aplikacjach przemysłowych.
• Cewka 42 V AC – niskie napięcie sterowania: Zwiększa bezpieczeństwo operatora i umożliwia stosowanie w obwodach sterowania o obniżonym napięciu.
• Styki pomocnicze 1NO+1NC: Umożliwiają realizację sygnalizacji stanu łączenia, blokad oraz przesyłanie impulsów do sterowników PLC lub przekaźników.
• Normy IEC/EN 60947-4-1 i IEC/EN 60947-5-1: Potwierdzają zgodność z międzynarodowymi wymaganiami dla łączników niskiego napięcia i obwodów sterowania.

Zgodność z Normami

Stycznik LC1D80D7 spełnia wymagania norm IEC 60947-4-1 oraz EN 60947-4-1 (łączniki do silników), a także IEC 60947-5-1 i EN 60947-5-1 (aparatura sterownicza). Posiada certyfikaty UL 508, CSA C22.2 Nr 14 oraz aprobaty towarzystw klasyfikacyjnych (BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL), co gwarantuje jego dopuszczenie do stosowania w systemach o wysokich wymaganiach niezawodności i bezpieczeństwa.

Zastosowanie

Stycznik TeSys D LC1D80D7 znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, szczególnie tam, gdzie wymagane jest niezawodne łączenie obwodów silnikowych oraz rezystancyjnych w kategoriach AC-1, AC-3 i AC-4.

• Sterowanie trójfazowymi silnikami indukcyjnymi o mocy do 37 kW (przy 400 V AC) – bezpośrednie załączanie i wyłączanie w kategorii AC-3.
• Załączanie obciążeń rezystancyjnych (grzałki, piece) w kategorii AC-1 – prąd 125 A przy 440 V AC.
• Praca w aplikacjach wymagających częstego łączenia przy wysokich prądach rozruchowych (AC-4) – kategoria przepięciowa III.
• Integracja z układami automatyki – sygnalizacja stanu i blokady za pomocą styków pomocniczych 1NO+1NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie montuje się na szynie DIN TH35 (zgodnie z danymi producenta – możliwy montaż na płycie). Dla obwodu mocy zalecany moment dokręcania zacisków wynosi 9 N⋅m (złącze skrzynkowe), a dla obwodów sterowania – 1,2 N⋅m (zaciski śrubowe). Przekrój przewodów należy dobrać do prądu obciążenia (obwód mocy: sztywno 4…50 mm², elastycznie bez końcówki 4…50 mm²; obwód sterowania: 1…4 mm²). Stosować przewody o odpowiedniej izolacji i zabezpieczenia przeciwzwarciowe zgodnie z katalogiem (np. bezpieczniki gG 160 A dla koordynacji typu 2).

FAQ

• Czy stycznik ma podświetlenie (LED)? Stycznik TeSys D LC1D80D7 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu łączenia można wykorzystać zestyk pomocniczy 1NO+1NC i podłączyć zewnętrzną lampkę sygnalizacyjną.
• Jaki stopień ochrony ma to urządzenie? Karta katalogowa nie podaje stopnia ochrony IP dla tego stycznika. W typowych warunkach pracy aparatura modułowa montowana w rozdzielnicy ma ochronę IP20, jednak dla konkretnych wymagań należy sprawdzić instrukcję montażu i zastosować odpowiednie osłony.
• W jakich kategoriach pracy może pracować stycznik? Stycznik jest przystosowany do kategorii AC-1 (obciążenia rezystancyjne), AC-3 (rozruch silników klatkowych, wyłączanie podczas pracy) oraz AC-4 (rozruch, hamowanie przeciwnym prądem, praca impulsowa). Wartości prądów i mocy dla poszczególnych kategorii podane są w danych technicznych.
