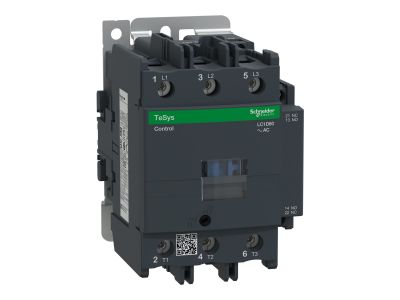

Stycznik mocy TeSys D 80A 3P 37KW 24V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80B5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electricder Electric TeSys D LC1D80B5 to trójbiegunowy stycznik przeznaczony do sterowania silnikami i obciążeniami rezystancyjnymi w instalacjach przemysłowych. Urządzenie oferuje prąd łączeniowy 80 A w kategorii AC-3 (440 V) oraz moc silnika 37 kW przy 380–400 V, co pozwala na bezpieczne załączanie dużych odbiorników bez ryzyka przeciążenia styków. Cewka sterująca 24 V AC zapewnia kompatybilność z niskonapięciowymi układami automatyki. Zintegrowane styki pomocnicze 1 NO + 1 NC umożliwiają sygnalizację stanu i realizację funkcji blokad. Zaciski skrzynkowe obwodu mocy przyjmują przewody do 50 mm², co ułatwia szybki i pewny montaż.

• Prąd AC-3: 80 A przy 440 V: Gwarantuje niezawodne przełączanie silników indukcyjnych o dużym prądzie rozruchowym, minimalizując zużycie styków.
• Moc silnika 37 kW (AC-3, 400 V): Umożliwia sterowanie wydajnymi napędami w przemyśle, kompresorach, pompach i wentylatorach.
• Trwałość mechaniczna 10 Mcykli: Zapewnia długi okres eksploatacji bez konieczności częstej wymiany, co obniża koszty utrzymania.
• Zaciski skrzynkowe (obwód mocy) do 50 mm²: Ułatwiają podłączenie grubych przewodów i zapewniają pewne połączenie nawet przy wysokich prądach.
• Zintegrowane styki pomocnicze 1NO+1NC: Eliminują potrzebę stosowania dodatkowych modułów, oszczędzając miejsce w szafie sterowniczej i upraszczając okablowanie.
• Kategoria przepięciowa III: Zapewnia odpowiednią izolację i ochronę w sieciach energetycznych o wysokim poziomie przepięć.

Zgodność z Normami

Stycznik LC1D80B5 spełnia wymagania międzynarodowych norm: IEC 60947-4-1 oraz IEC 60947-5-1, a także ich europejskich odpowiedników EN 60947-4-1 i EN 60947-5-1. Ponadto posiada certyfikaty zgodności z normami CSA C22.2 Nr 14 oraz UL 508. Produkt jest oznaczony znakiem CE i posiada certyfikaty m.in. BV, CCC, DNV, GL, GOST, LROS, RINA, UL, co potwierdza jego dopuszczenie do stosowania w różnych regionach świata.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i kategorii użytkowania AC-1, AC-3 oraz AC-4, stycznik TeSys D sprawdza się w wielu aplikacjach przemysłowych.

• Sterowanie trójfazowymi silnikami indukcyjnymi o mocy do 37 kW (400 V) – np. w napędach maszyn, pomp, wentylatorów i kompresorów.
• Załączanie obciążeń rezystancyjnych (AC-1) – nagrzewnic, pieców oporowych, grzałek – z prądem do 125 A.
• Automatyka budynkowa i przemysłowa – realizacja sekwencji rozruchowych, sygnalizacja stanu za pomocą styków pomocniczych, blokady krzyżowe.
• Aplikacje wymagające długiej żywotności i częstego łączenia – przenośniki taśmowe, dźwigi, suwnice.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub na płycie montażowej (podstawa zgodna z danymi producenta). Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia (dla obwodu mocy do 50 mm², dla sterowania 1–4 mm²). Zaciski obwodu mocy dokręcać momentem 9 N·m (klucz płaski lub imbus 4 mm), zaciski sterowania – 1,2 N·m (śrubokręt Philips nr 2 lub płaski Ø 6 mm). Należy przestrzegać zaleceń dokumentacji technicznej Schneider Electricder Electric.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik LC1D80B5 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu załączenia można wykorzystać zestyk pomocniczy 1NO i podłączyć zewnętrzną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Aparatura tego typu przeznaczona jest do montażu w rozdzielnicach lub szafach sterowniczych o odpowiednim stopniu ochrony (np. IP54), co zapewnia ochronę przed pyłem i wilgocią.
• W jakich kategoriach użytkowania może pracować stycznik? Stycznik dopuszczony jest do kategorii AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe – załączanie/ wyłączanie podczas pracy) oraz AC-4 (przeciążenia, rozruch, hamowanie). Szczegółowe parametry dla każdej kategorii podano w danych technicznych.
