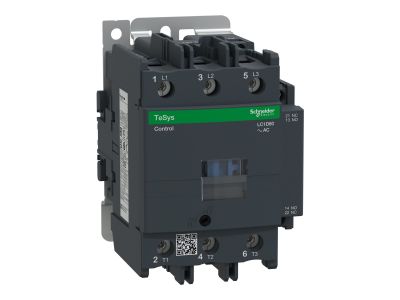

Stycznik mocy TeSys D 80A 3P 37KW 240V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80U7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D80U7 to trójbiegunowy łącznik przeznaczony do sterowania silnikami elektrycznymi w kategorii AC-3/AC-3e. Oferuje prąd znamionowy 80 A przy napięciu do 690 V AC, co umożliwia bezpieczną pracę z silnikami o mocy 37 kW przy 400 V. Wyposażony w cewkę prądu zmiennego 240 V 50/60 Hz oraz wbudowane styki pomocnicze 1NO+1NC z certyfikatem NC lustro. Kompaktowa konstrukcja o szerokości 85 mm pozwala na oszczędność miejsca w rozdzielnicy, a zaciski skrzynkowe śrubowe zapewniają pewne i trwałe połączenia.

• Prąd AC-3 80 A, napięcie 690 V AC: gwarantuje bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka 240 V AC 50/60 Hz: umożliwia łatwe sterowanie w standardowych obwodach sterowniczych.
• Wbudowane styki pomocnicze 1NO+1NC (NC lustro): zapewniają niezawodną sygnalizację stanu i bezpieczeństwo – styk NC mechanicznie sprzężony ze stykami głównymi.
• Szerokość 85 mm, montaż na szynie DIN lub śruby: kompaktowa budowa i elastyczność instalacji w rozdzielnicach i szafach sterowniczych.
• Prędkość łączeń do 3600 cykli/h, temperatura otoczenia do 60°C: wysoka trwałość i niezawodność nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Stycznik LC1D80U7 posiada certyfikaty zgodności z międzynarodowymi normami IEC, UL, CSA, CCC, EAC oraz Marine (DNV/GL). Oznacza to spełnienie rygorystycznych wymogów bezpieczeństwa i jakości, co potwierdza jego przydatność w instalacjach przemysłowych, stoczniowych i energetycznych.

Zastosowanie

Dzięki parametrom 80 A i 37 kW przy 400 V stycznik TeSys D doskonale sprawdza się w układach sterowania silnikami elektrycznymi w automatyce przemysłowej i budynkowej. Znajduje zastosowanie w:

• sterowaniu silnikami asynchronicznymi – rozruch, praca ciągła, zatrzymanie
• maszynach przemysłowych – przenośniki, wentylatory, pompy, sprężarki
• rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych
• układach softstartów i falowników, gdzie wymagana jest niezawodna separacja obwodów

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą śrub – postępuj zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 80 A. Zaciski skrzynkowe śrubowe dokręcaj z momentem podanym w karcie katalogowej, aby zapewnić niską rezystancję połączenia.

FAQ

• Jaka jest maksymalna moc silnika przy napięciu 400 V? Stycznik LC1D80U7 umożliwia sterowanie silnikiem o mocy 37 kW przy 400 V w kategorii AC-3.
• Jakie napięcie cewki sterującej? Cewka jest przystosowana do napięcia zmiennego 240 V 50/60 Hz.
• Czy styk pomocniczy NC jest bezpieczny w przypadku awarii? Tak, styk NC posiada certyfikat „NC lustro” – jest mechanicznie sprzężony ze stykami głównymi, co zapewnia wiarygodne odwzorowanie ich stanu i spełnia wymogi bezpieczeństwa funkcjonalnego.
