Stycznik mocy TeSys D 80A 3P 37KW 230V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D806P7 Schneider Electric

Opis i Kluczowe Cechy

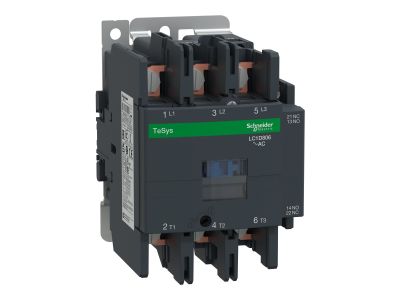

Stycznik mocy TeSys D (symbol LC1D806P7) to trójbiegunowy łącznik przeznaczony do załączania i wyłączania obwodów silnikowych o prądzie do 80 A w kategorii AC-3/AC-3e. Dzięki napięciu cewki 230 V AC 50/60 Hz nadaje się do standardowych instalacji przemysłowych. Kompaktowa obudowa o szerokości 85 mm umożliwia montaż na szynie DIN lub za pomocą śrub, co zapewnia elastyczność w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 80 A (AC-3): Bezpieczne sterowanie silnikami o mocy do 37 kW przy 400 V bez ryzyka przeciążenia styków głównych.
• Wbudowane styki pomocnicze 1NO + 1NC (styk lustrzany NC): Zapewniają sygnalizację stanu łączenia i możliwość realizacji obwodów blokad – styk NC działa jako styk lustrzany zwiększający bezpieczeństwo diagnostyki.
• Cewka napięcia przemiennego 230 V 50/60 Hz: Proste zasilanie z typowej sieci oświetleniowej lub sterowniczej 230 V AC, bez konieczności stosowania dodatkowych transformatorów.
• Wydajność mechaniczna do 3600 cykli na godzinę: Wysoka trwałość łączeniowa przy częstym przełączaniu, odpowiednia dla aplikacji wymagających dynamicznej pracy silników.
• Szerokość 85 mm – montaż na szynie DIN lub śrubami: Oszczędność miejsca w rozdzielnicy oraz uniwersalne metody instalacji dostosowane do różnych typów szaf.

Zgodność z Normami

Stycznik LC1D806P7 posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz Maritime, potwierdzające spełnienie międzynarodowych wymagań bezpieczeństwa i niezawodności. Produkt przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych zgodnych z dyrektywami Unii Europejskiej (oznakowanie CE).

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników trójfazowych oraz innych odbiorników rezystancyjnych lub indukcyjnych w kategorii AC-3.

• Sterowanie silnikami asynchronicznymi w napędach maszyn, pomp, wentylatorów i przenośników.
• Załączanie i wyłączanie obwodów grzewczych, sprężarek i innych urządzeń o charakterze indukcyjnym.
• Praca w systemach automatyki budynkowej i przemysłowej – jako element rozdzielnic głównych i podrozdzielnic.
• Zastosowania wymagające sygnalizacji położenia styków – dzięki wbudowanym stykom pomocniczym 1NO+1NC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (uprawnienia elektryczne). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 lub za pomocą śrub – siłę dokręcania stosować zgodnie z dokumentacją producenta (zazwyczaj 1,2 Nm dla zacisków sterowniczych i 3,5 Nm dla zacisków głównych). Przekrój przewodów powinien być dobrany do prądu obciążenia (zalecany 16–35 mm² dla obwodu głównego). Po montażu sprawdzić poprawność podłączenia faz i cewki.

FAQ

• Co oznacza styk lustrzany NC w tym styczniku? Styk pomocniczy NC (normalnie zamknięty) wykonano w technologii styku lustrzanego – jego położenie mechaniczne odzwierciedla rzeczywisty stan styków głównych, co umożliwia bezpieczną diagnostykę i spełnia wymagania norm dla obwodów bezpieczeństwa.
• Czy stycznik można montować na szynie DIN? Tak, obudowa o szerokości 85 mm jest przystosowana do montażu na szynie DIN TH35 (zgodnie z EN 60715). Możliwe jest również mocowanie śrubami przez otwory w korpusie.
• Jaka jest maksymalna temperatura otoczenia dla poprawnej pracy? Stycznik zaprojektowano do pracy w środowisku o temperaturze do 60°C. W wyższych temperaturach należy skorygować obciążenie zgodnie z danymi katalogowymi producenta.
