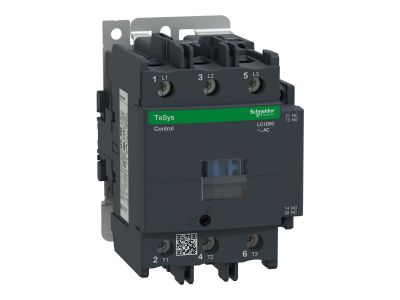

Stycznik mocy TeSys D 80A 3P 37KW 230V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D80P5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D80P5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 80 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 37 kW przy napięciu 400 V. Wyposażony w cewkę sterującą na napięcie 230 V AC, stycznik ten gwarantuje niezawodność w standardowych sieciach zasilających. Konstrukcja 3-biegunowa (3P) została wzbogacona o zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia pełną kontrolę nad stanem pracy urządzenia oraz łatwą integrację z układami sygnalizacji i blokad elektrycznych. Zastosowanie zacisków skrzynkowych zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada certyfikację UL oraz CSA, co pozwala na jego stosowanie w projektach realizowanych na rynki globalne. Stopień ochrony IP20 gwarantuje bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem, zgodnie z wytycznymi VDE 0106.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników liniowych, układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki wysokiej odporności na przeciążenia, urządzenie doskonale sprawdza się w sterowaniu pompami, wentylatorami, sprężarkami oraz przenośnikami taśmowymi. Możliwość współpracy z autotransformatorami rozruchowymi dodatkowo rozszerza zakres jego aplikacji w ciężkich rozruchach przemysłowych.

Wskazówki Montażowe

Montaż stycznika LC1D80P5 jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych akcesoriów Schneider Electric, takich jak blokady mechaniczne czy moduły przeciwprzepięciowe, w celu wydłużenia żywotności cewki i styków głównych.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 1NO + 1NC, co ułatwia budowę układów sterowania bez konieczności dokupowania dodatkowych bloków.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu (P5) jest przystosowana do napięcia 230 V AC o częstotliwości 50/60 Hz.
• Czy można go stosować do obciążeń rezystancyjnych? Tak, stycznik może pracować w kategorii AC-1, jednak jego prąd znamionowy będzie wtedy wyższy niż w przypadku kategorii AC-3 (należy sprawdzić dokumentację techniczną dla konkretnych wartości).
