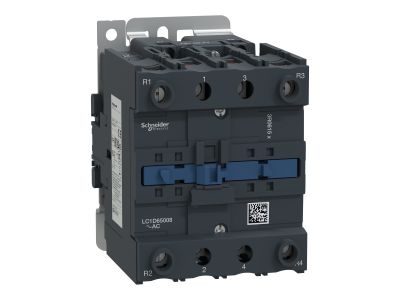

Stycznik mocy TeSys D 65A 4P 30KW 230V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D65008P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65008P7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A, co pozwala na efektywne sterowanie odbiornikami o mocy do 30 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Wyposażenie w cztery bieguny główne (4P) oraz unikalną konfigurację styków pomocniczych 2NO (normalnie otwarte) i 2NC (normalnie zamknięte) zapewnia wyjątkową elastyczność w projektowaniu układów sterowania i blokad elektrycznych.

• Napięcie sterowania: Cewka zasilana napięciem 230 V AC o częstotliwości 50/60 Hz, co jest standardem w większości rozdzielnic przemysłowych.
• Trwałość i niezawodność: Seria TeSys D słynie z wysokiej wytrzymałości mechanicznej i elektrycznej, co minimalizuje przestoje serwisowe.
• Zaciski śrubowe: Solidne złącza śrubowe gwarantują trwały styk elektryczny, odporny na wstrząsy i wibracje występujące w środowisku produkcyjnym.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej przy zachowaniu pełnych parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem do budowy rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki możliwości współpracy z autotransformatorami, model LC1D65008P7 doskonale sprawdza się w systemach HVAC, sterowaniu pompami, wentylatorami oraz w liniach technologicznych, gdzie wymagana jest pełna integracja z systemami sterowania nadrzędnego PLC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może odbywać się zarówno na standardowej szynie DIN 35 mm, jak i bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 65 A, co zapobiega spadkom napięcia. Dzięki modułowej konstrukcji, do stycznika można łatwo dołączyć dodatkowe bloki styków pomocniczych lub moduły przeciwprzepięciowe bez użycia specjalistycznych narzędzi.

FAQ

• Czy ten model posiada wbudowane styki pomocnicze? Tak, stycznik jest fabrycznie wyposażony w dwa styki normalnie otwarte (2NO) oraz dwa styki normalnie zamknięte (2NC), co ułatwia realizację logiki sterowania.
• Jakie jest napięcie cewki w tym modelu? Model LC1D65008P7 posiada cewkę przystosowaną do napięcia 230 V AC.
• Czy stycznik można stosować do silników o mocy 30 kW? Tak, parametry urządzenia pozwalają na bezpieczne sterowanie silnikami o mocy znamionowej do 30 kW przy standardowym napięciu 400 V w kategorii AC-3.
• Czy urządzenie jest kompatybilne z systemami automatyki? Tak, seria TeSys D została zaprojektowana z myślą o pełnej integracji z systemami sterowania, oferując stabilną pracę i szybki czas odpowiedzi.
