Stycznik mocy TeSys D 65A 3P 30KW 48V DC 1NO 1NC AC-3 zaciski EVK skrzynkowe | LC1D65AED Schneider Electric

Opis i Kluczowe Cechy

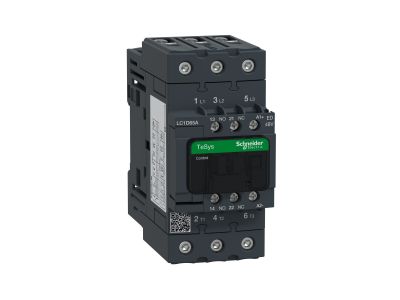

Stycznik mocy TeSys D o numerze katalogowym LC1D65AED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 30 kW przy napięciu 400 V. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

Kluczowym atutem tego modelu jest cewka zasilana napięciem stałym 48V DC, która gwarantuje stabilną pracę i wysoką odporność na wahania parametrów sieci. Zastosowanie innowacyjnych zacisków skrzynkowych typu EVK umożliwia pewne i trwałe połączenie przewodów o dużych przekrojach, minimalizując ryzyko przegrzania punktów styku oraz ułatwiając szybki montaż w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki wysokiej wytrzymałości dielektrycznej oraz odporności na udary mechaniczne, urządzenie gwarantuje długą żywotność mechaniczną i elektryczną, co jest kluczowe dla ciągłości procesów produkcyjnych.

Zastosowanie

Styczniki serii TeSys D są dedykowane do szerokiego spektrum zastosowań w automatyce i elektroenergetyce. Model LC1D65AED idealnie sprawdza się w:

• Układach rozruchowych silników klatkowych (rozruch bezpośredni, nawrotny).
• Systemach przełączania gwiazda-trójkąt, zapewniając płynne przejście między trybami pracy.
• Układach z autotransformatorami do redukcji prądu rozruchowego.
• Sterowaniu obciążeniami rezystancyjnymi w kategorii AC-1.
• Integracji z systemami sterowania PLC dzięki niskiemu poborowi mocy przez cewkę DC.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe dokręcenie zacisków skrzynkowych EVK – zaleca się stosowanie klucza dynamometrycznego zgodnie z instrukcją producenta, aby zapewnić optymalny moment dokręcania i uniknąć poluzowania przewodów pod wpływem wibracji.
• Zachowanie odpowiednich odstępów izolacyjnych między sąsiednimi aparatami w celu zapewnienia właściwej cyrkulacji powietrza i chłodzenia.
• Prawidłową polaryzację zasilania cewki 48V DC, co jest niezbędne dla poprawnego działania wbudowanych układów przeciwprzepięciowych.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D65AED posiada fabrycznie zintegrowane styki 1NO i 1NC, co pozwala na realizację blokad elektrycznych lub sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych modułów.
• Jakie jest napięcie sterowania tego modelu? Urządzenie wyposażone jest w cewkę na napięcie stałe 48V DC.
• Czy zaciski skrzynkowe EVK obsługują przewody typu linka? Tak, zaciski te są przystosowane zarówno do przewodów sztywnych (drut), jak i elastycznych (linka), przy czym w przypadku linki zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego styku.
