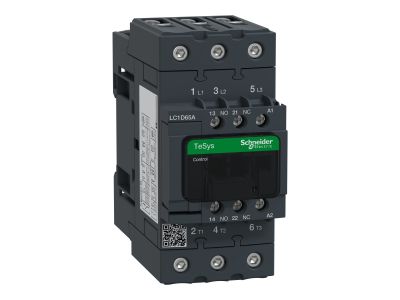

Stycznik mocy TeSys D 65A 3P 30KW 48V AC 1NO 1NC AC-3/AC-3e zaciski EVK skrzynkowe | LC1D65AE7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D65AE7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 65 A w kategorii AC-3 (440 V), co przekłada się na zdolność sterowania silnikami o mocy do 30 kW. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze o konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) pozwala na pełną kontrolę nad stanem pracy urządzenia i łatwą integrację z układami sygnalizacji.

Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków skrzynkowych w technologii EverLink (EVK). System ten gwarantuje stały nacisk na przewód, co eliminuje ryzyko poluzowania się połączeń pod wpływem drgań lub cykli termicznych, zapewniając długotrwałą niezawodność i bezpieczeństwo eksploatacji. Cewka sterująca zasilana napięciem 48 V AC umożliwia bezpieczną pracę w systemach sterowania o obniżonym napięciu zmiennym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami rezystancyjnymi w środowisku przemysłowym. Urządzenie posiada certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach międzynarodowych. Dodatkowo, zgodność z dyrektywą RoHS zapewnia, że produkt jest wolny od substancji niebezpiecznych, dbając o środowisko naturalne.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Idealnie sprawdzają się w:

• Rozrusznikach liniowych (bezpośrednich) do silników klatkowych.
• Układach nawrotnych, wymagających zmiany kierunku obrotów wału silnika.
• Przełącznikach gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemach sterowania za pośrednictwem autotransformatorów.
• Układach HVAC, systemach pomp i wentylacji oraz liniach produkcyjnych w przemyśle ciężkim.

Wskazówki Montażowe

Montaż stycznika LC1D65AE7 jest intuicyjny i pozwala na znaczną oszczędność czasu. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe dokręcenie zacisków EverLink – technologia ta pozwala na utrzymanie optymalnego momentu dokręcania bez konieczności okresowej konserwacji.
• Zapewnienie odpowiedniej przestrzeni wokół urządzenia dla optymalnej cyrkulacji powietrza i odprowadzania ciepła.
• Weryfikację napięcia sterującego (48 V AC) przed podłączeniem cewki, aby uniknąć uszkodzenia komponentu.
• Zastosowanie odpowiednich przekrojów przewodów dostosowanych do prądu 65 A, co zapobiega nadmiernemu nagrzewaniu się instalacji.

FAQ

• Czy technologia EverLink wymaga okresowego dokręcania śrub? Nie, opatentowana technologia EverLink kompensuje pełzanie miedzi i drgania, utrzymując stały docisk styku, co eliminuje potrzebę regularnych przeglądów połączeń śrubowych.
• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D jest w pełni modułowa. Można do niej montować dodatkowe bloki styków pomocniczych (montaż czołowy lub boczny) oraz moduły zwłoczne.
• Jakie jest przeznaczenie styków 1NO i 1NC? Są to wbudowane styki pomocnicze. Styk 1NO jest zazwyczaj wykorzystywany do podtrzymania zasilania cewki po zwolnieniu przycisku "Start", natomiast 1NC służy do blokady elektrycznej lub sygnalizacji stanu spoczynku.
